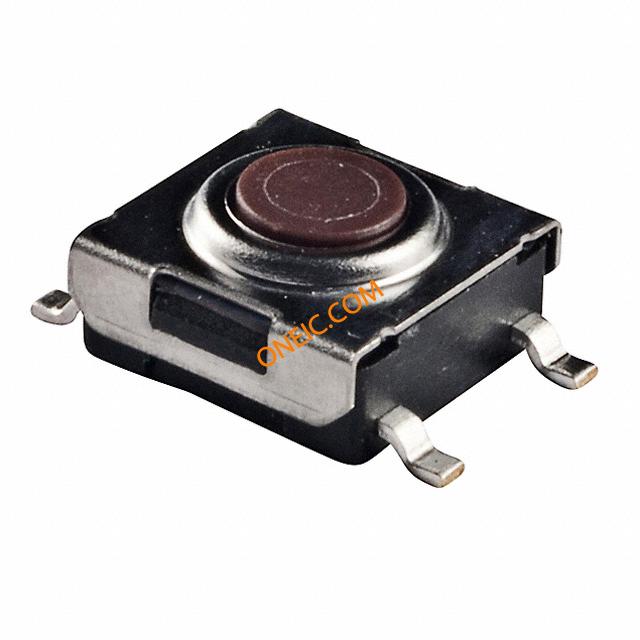

CB315FP
| 制造商 | NKK Switches |
| 描述 | Tactile Switches SPST OFF(ON) 6MM SMT Switch Tactile OFF (ON) SPST Round Button Gull Wing 0.05A 24VDC 100000Cycles 1.57N SMD T/R SWITCH TACTILE SPST-NO 0.05A 24V SWITCH, TACTILE, 0.05A, 24VDC, SOLDER Switch,Tactile;SPSTOff(On);50mA24VDC;6mm;SMDmnt;FlatButton;GullWingtrm |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 零件号别名 | CB3-S15FTP2 | 产品类别 | Tactile Switches |
| 标准包装数量 | 1 | 工厂包装数量 | 100 |
合规参数
| RoHS | RoHS Compliant | 欧盟RoHS | Compliant |
| 海关税号 | 85365019 | ||
电气参数
| 电路 | SPST-NO | 额定电压 | 24 V |
| 开关功能 | Off-Mom | 最大额定电流 | 50 mA |
| 最大触点电流 | :50mA | 开关功能/额定值 | OFF (ON) |
| 触点额定值 @ 电压 | 0.05A @ 24VDC | 连接器类型 - 电压输入 | :Solder |
| 供电电压 (Vcc/Vdd) | :24V | 直流反向电压（Vr）（最大） | 24V |
机械参数
| 深度 | 6.2 mm | 高度 | 3.1 mm |
| 重量 | 0 | 外形尺寸(长x宽) | 6.20mm x 6.20mm |
| 包装方式 | Tray | 触点形式 | SPST |
| 致动器类型 | Round | 安装类型 | Surface Mount |
| 开关行程 | 0.25mm | 端子类型 | Gull Wing |
| 连接器类型 | No | 接触镀层 | Silver |
| 安装样式 | SMD/SMT | 执行器长度 | 0.65 mm |
| 操作力 | 1.57 N | 触头材料 | Beryllium Copper |
| 总长度 | 9 mm | 执行器材料 | Polyamide (PA), Nylon, Glass Filled |
| 端接样式 | SMD/SMT | 按钮样式/尺寸 | Round Button |
| 执行器方向 | Top Actuated | 安装高度（最大） | 3.1 mm |
| 开关驱动电平 | SPST | 照明类型及颜色 | Not Required |
| 外壳与棱镜材料 | Polyphthalamide/N/A | 执行器距PCB垂直高度 | 3.10mm |
产品信息
| 系列 | CB | 产品特性 | Sealed - Fully |
| 照明类型 | Not Illuminated | 电气寿命 | 100000 |
环境参数
| 机械寿命 | 100,000 Cycles | 工作温度 | -25°C ~ 70°C |
