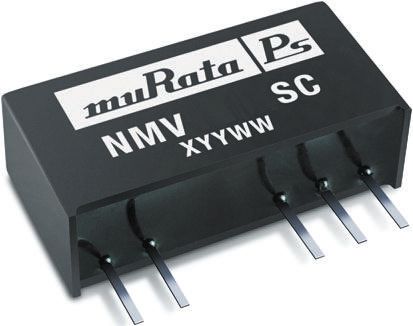

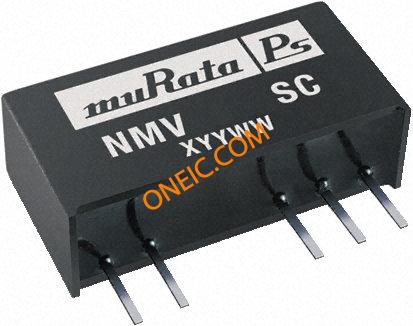

NMV1215SC
| 制造商 | |
| 描述 | Module DC-DC 2-OUT 15V/-15V 0.033A/-0.033A 1W 5-Pin SIP Tube CONV DC/DC 1W 12VIN 15VOUT SIP NMV1215SC unregulated DC-DC,+/-15V 1W DC/DC Converters 1W Dual Output 12V to +/-15V 33mA CONVERTER, DC/DC, SIL, 1W, +/-15V DC-DC,NMV1215SC Murata Power Solutions NMV 系列 隔离式直流-直流转换器 , ±15V dc输出, ±0.033A输出 ±7.3%负载调节 ±1.2%线路调节 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 产品 | Isolated | 其他名称 | 811-1604-5 |
| 产品类别 | DC/DC Converters | 标准包装数量 | Bulk |
| 工厂包装数量 | 25 | ||
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 海关税号 | 85044030 | 材料阻燃等级 | :UL94V-0 |
电气参数
| 效率 | 76% | 最大功率 | 1W |
| 输出功率 | 1 W | 额定功率 | 1W |
| 转换器类型 | :Isolated POL | 额定电压 | 15|-15 V |
| 电源调整率 | ±1.2% | 负载调整率 | ±7.3% |
| 输入电压 | 12 V | 输出电流 | 0.033|-0.033 A |
| 供电电压 | :12V | 输出数量 | 2 |
| 输出电流2 | :33mA | 最大功率（瓦特） | 1W |
| 开关稳压器 | Yes | 隔离电压 | 3kV (3000V) |
| 输出纹波电压 | :150mV | 输入电压（最大） | :10% |
| 最小输入电压 | 15V | 平均正向功率 | :0.89W/cm³ |
| 直流输入电压（最大） | :13.2V | 输出电流/通道 | - 33 mA |
机械参数
| 深度 | 10mm | 宽度 | 6mm |
| 高度 | 6.8 mm | 长度 | 19.5mm |
| 重量 | 0.00211 | 包装方式 | Tube |
| 安装类型 | Through Hole | 安装样式 | Through Hole |
| 封装形式 | 5SIP | 尺寸/外形 | 0.77" L x 0.24" W x 0.39" H (19.6mm x 6.1mm x 9.9mm) |
产品信息
| 类型 | Non-Inverting|Inverting|Step Up|Step Down | 系列 | NMV |
环境参数
| 工作温度 | -40°C ~ 85°C | 最高温度限值 | +85°C |
