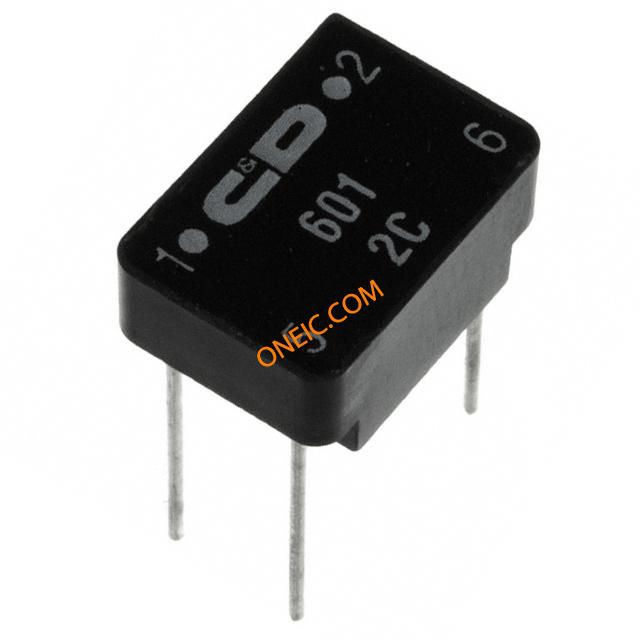

76601/2C
| 制造商 | |
| 描述 | Pulse Transformer 1:1 500Vrms 0.8Ohm Prim. DCR 22pF 8.5Vus Through Hole XFRMR 1:1 492UH 8.5VUS B Pulsed transformer 20pF Pulse Transformers 492uH 1:1 Turns TRANSFORMER, PULSE, 1:1 1:1 通孔 电信变压器 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 最小起订量 | 50 | 产品 | PCB Mount Transformers |
| 交货时间 | 84 Days | 单位包装 | 50 |
| 子类别 | Pulse Transformer | 产品类别 | Pulse Transformers |
| 标准包装数量 | Bulk | ||
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 海关税号 | 85043180 | 材料阻燃等级 | :UL94V-0 |
电气参数
| 电压 | :500V | 电感量 | 492 uH |
| 电容 | :20pF | 输出数量 | 1 |
| 直流电阻（DCR） | :0.8ohm | 隔离电压 | :500V |
| 直流电阻（DCR）（最大） | :0.8ohm | 最大恒流负载 | :8.5V/µs |
| 直流电阻（DCR）- 初级 | 0.8 Ohm | 匝数比 - 初级:次级 | 1:1 |
| 串联电感 | 0.3 uH | ||
机械参数

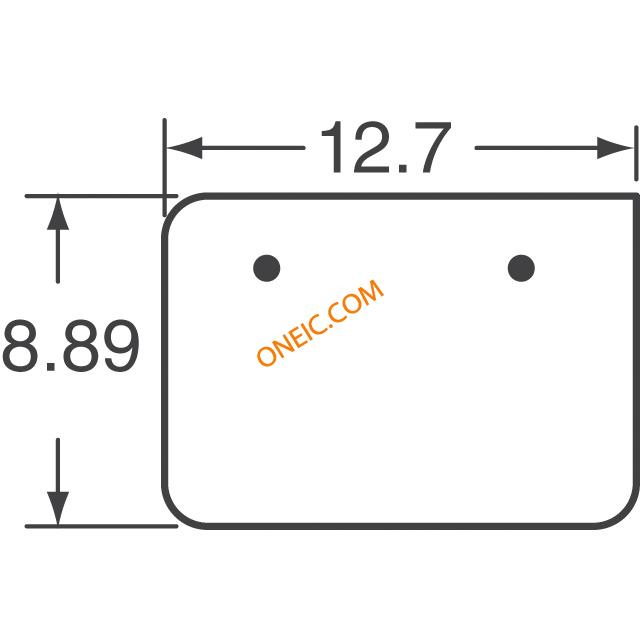

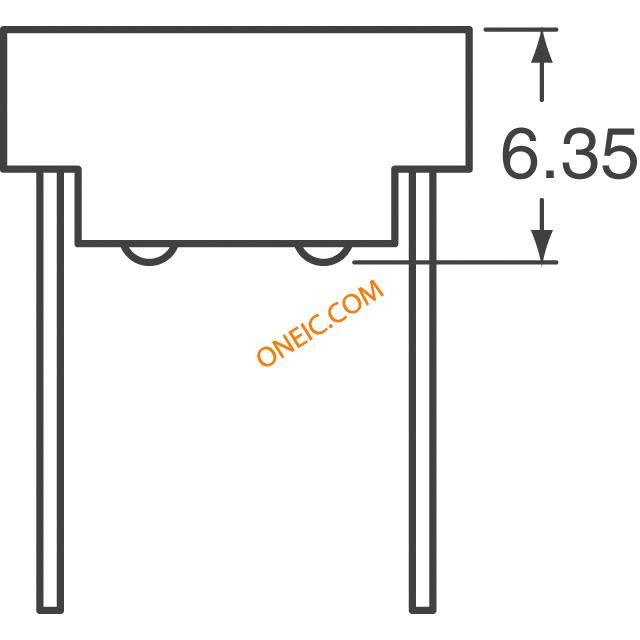

| 深度 | 6.35mm | 宽度 | 8.89mm |
| 高度 | 5.84 mm | 长度 | 12.7mm |
| 重量 | 0.06 | 包装方式 | Tube |
| 引脚直径 | :0.56mm | 安装类型 | Through Hole |
| 安装样式 | Through Hole | 尺寸/外形 | 12.7 x 8.89 x 6.35mm |
| 变压器类型 | :Pulse | ||
产品信息
| 适用产品/相关产品 | 76601/2 | ||
环境参数
| 工作温度 | 0°C | 最高温度限值 | +70°C |
