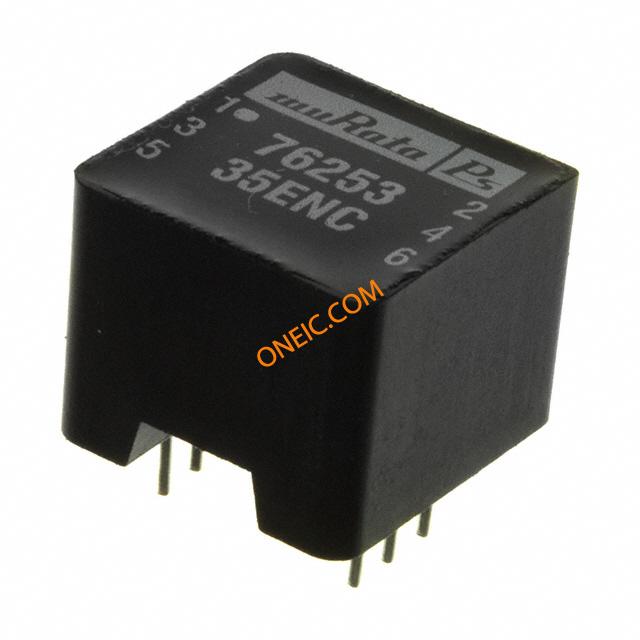

76253/35ENC
| 制造商 | |
| 描述 | Pulse Transformer 1:2.23 6000VDC 1Ohm Prim. DCR 3pF 35Vus Through Hole Pulse Transformer 1:2.23 6000VDC 0.8Ohm Prim. DCR 3.5pF 6Term. PC Pin Thru-Hole XFRMR 3.3V IN/5V OUT MAX253 EN 1:2.23 Through Hole Telecom Transformer Power Transformers 3.3Vin 5Vout 100mA 6000Vdc 1:2.23 通孔 电信变压器, 200μH, 0.8Ω |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 最小起订量 | 30 | 产品 | Toroidal Power Transformers |
| 交货时间 | 69 Days | 单位包装 | 30 |
| 子类别 | Pulse Transformer | 产品类别 | Power Transformers |
| 标准包装数量 | Bulk | 工厂包装数量 | 30 |
合规参数
| RoHS | Lead free / RoHS Compliant | 欧盟RoHS | Compliant |
电气参数
| 电感量 | 92 uH | 额定功率 | 500 mW |
| 初级电压 | 3.3 V | 输入电容值 | 3.5 pF |
| 击穿电压 | 6000VDC | 直流电阻（DCR）（最大） | 0.8Ω |
| 电容比测试条件 | 3.5 | 直流电阻（DCR）- 初级 | 1 Ohm |
| 匝数比 - 初级:次级 | 1:2.23 | 串联电感 | 3.6 uH |
| 输入电容（Ciss）（最大）@ Vds | 3.5 pF | ||
机械参数

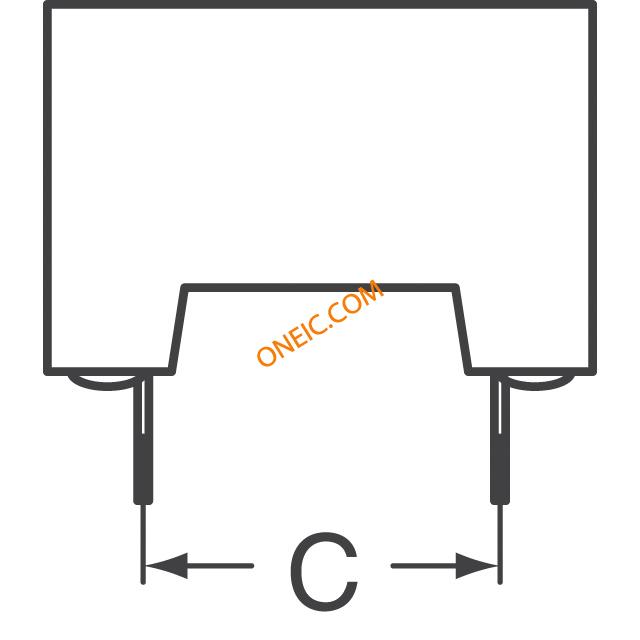

| 尺寸 | 15.00mm L x 15.00mm W | 深度 | 15 mm |
| 宽度 | 15 mm | 高度 | 12 mm |
| 长度 | 15 mm | 包装方式 | Tube |
| 引脚样式 | PC Pin | 安装类型 | Through Hole |
| 安装样式 | Through Hole | 封装形式 | DIP |
| 冷却的封装 | DIP | 总长度 | 15 mm |
| 尺寸/外形 | 15 x 15 x 12.5mm | 变压器类型 | Compatible Converter Transformer |
| 端接样式 | Through Hole | 触点数 | 6 |
| 位数 | 6 | 最大工作高度 | 12.50mm |
产品信息
| 类型 | Compatible Converter Transformers | 已删除 | Compliant |
| 输出配置 | Through Hole | 适用产品/相关产品 | 76253/35EN |
环境参数
| 工作温度 | - 40 C to + 85 C | 最高温度限值 | +85°C |
