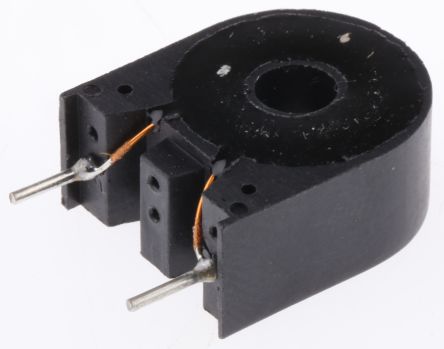

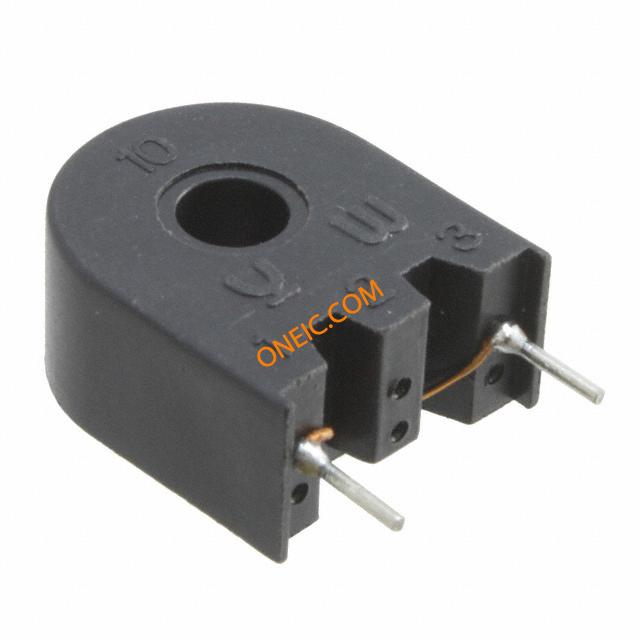

56050C
| 制造商 | |
| 描述 | Current Transformer 1:50 500VDC 0.133Ohm/0.199Ohm Prim. DCR 10000mA Through Hole 56050C THT 1:50 20-200kHz CURRENT SENSE TRANSFORMER Murata 10A Through Hole Current Transformer, 1:50 Current Transformer Sensors 50 turns 10A 5-9.3mH @1V 50kHz TRANSFORMER, 10A, 1:50, CURRENT Murata Power Solutions 10A 通孔 电流互感器 CT, 1:50匝数比 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 最小起订量 | 25 | 交货时间 | 84 Days |
| 单位包装 | 25 | 子类别 | Current Transformer |
| 产品类别 | Current Transformer Sensors | 标准包装数量 | Bulk |
| 工厂包装数量 | 25 | ||
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 海关税号 | 85359000 | 汽车级 | NO |
| 无铅定义 | RoHS-conform | ||
电气参数
| 电流 | :10A | 频率 | 20 to 200 KHz |
| 电感量 | 5000/9300 uH | 最大频率 | 200kHz |
| 频率范围 | 200000Hz | 输出电流 | 10000 mA |
| 初级电压 | 5 V | 直流电阻（DCR） | :0.199ohm |
| 隔离电压 | 0.5kV | 最大额定电流 | 10 A |
| 工作频率 | 20kHz | 输入偏置电流（最大） | 10A |
| 直流电阻（DCR）- 初级 | 0.133/0.199 Ohm | 匝数比 - 初级:次级 | 1:50 |
机械参数
| 深度 | 20.19mm | 间距 | 6.35mm |
| 宽度 | 8.89mm | 高度 | 20.19mm |
| 长度 | 16.79mm | 重量 | 0.0058 |
| 包装方式 | Tube | 引脚样式 | PC Pin |
| 安装类型 | Through Hole | 内径（孔径） | 5mm |
| 安装样式 | Through Hole | 尺寸/外形 | 16.79 x 8.89 x 20.19mm |
产品信息
| 匹配码 | INDCST56050C | 技术 | SWITCH |
| 标准交期 | 13 weeks | 适用产品/相关产品 | 56050 |
环境参数
| 测试温度 | -40°C | 工作温度 | -40°C |
| 最高温度限值 | +85°C | ||
