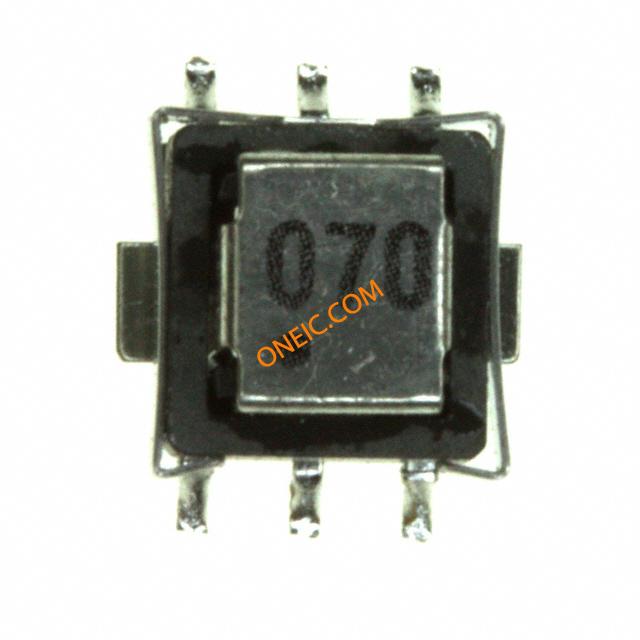

点击放大查看
53070C
| 制造商 | |
| 描述 | Current Transformer 1:70 500Vrms 0.007Ohm Prim. DCR 4.5Ohm Sec. DCR 10000mA Surface Mount XFRMR CURR SENSE 10A 1:70 SMD Murata 10A Surface Mount Current Transformer, 1:70 Current Transformer Sensors 0.98mH 1:70 turns SM Curr Sense Txfr Current sensing transformer SMD 1:70 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 最小起订量 | 1000 | 交货时间 | 84 Days |
| 单位包装 | 1000 | 子类别 | Current Transformer |
| 产品类别 | Current Transformer Sensors | 标准包装数量 | Tape & Reel |
| 工厂包装数量 | 1000 | ||
合规参数
| RoHS | Lead free / RoHS Compliant | ||
电气参数
| 频率 | 50 to 500 KHz | 最大频率 | 500kHz |
| 最低频率 | 50kHz | 输出电流 | 10000 mA |
| 连接器阻抗 | 7mΩ | 隔离电压 | 500V ac |
| 最大额定电流 | 10A | 工作频率 | 50kHz |
| 直流电阻（DCR）（最大） | 7mΩ | 输入偏置电流（最大） | 10A |
| 初级阻抗（欧姆） | 7mΩ | 直流电阻（DCR）- 初级 | 0.007 Ohm |
| 次级直流电阻（DCR） | 4.5 Ohm | 匝数比 - 初级:次级 | 1:70 |
机械参数
| 深度 | 5.4mm | 宽度 | 7.2mm |
| 高度 | 5.4 mm | 长度 | 8.3mm |
| 包装方式 | Tape and Reel | 引脚样式 | Gull Wing |
| 安装类型 | Surface Mount | 安装样式 | SMD/SMT |
| 尺寸/外形 | 8.3 x 7.2 x 5.4mm | ||
环境参数
| 工作温度 | -40°C | 最高温度限值 | +125°C |
