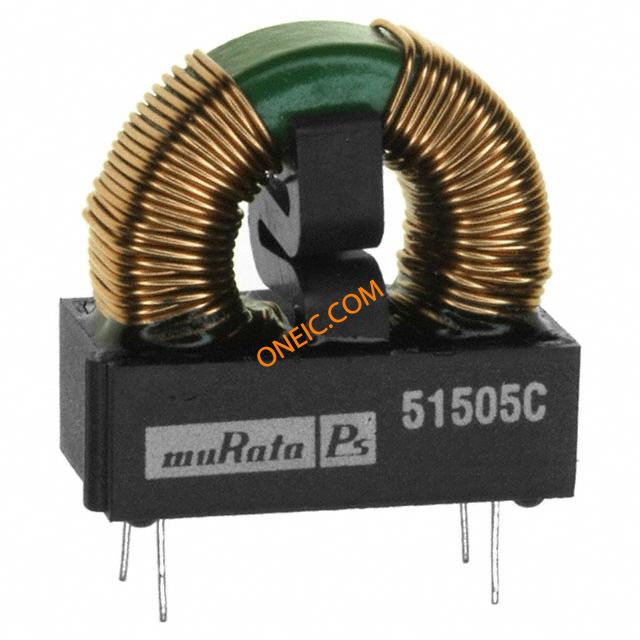

点击放大查看
51505C
| 制造商 | |
| 描述 | Ind Common Mode Choke Toroid 5mH 1.2A Pin Tray コモンモード フィルタ /チョーク 5.0mH 1.2A Common Mode Chokes CHOKE COMMON MODE 5MH 1.2A T/H Murata 5mH Leaded Inductor, 1.2A Idc, 197mΩ Rdc Common Mode Filters / Chokes 5.0mH 1.2A Common Mode Chokes Murata 5100 系列 5 mH 引线型电感器, 1.2A Idc, 197mΩ Rdc |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 最小起订量 | 60 | 产品 | Inductors |
| 交货时间 | 84 Days | 单位包装 | 60 |
| 制造商 | Murata | 其他名称 | 811-1256 |
| 子类别 | Common Mode Chokes | 产品类别 | Common Mode Filters / Chokes |
| 标准包装数量 | Trays | 工厂包装数量 | 30 |
合规参数
| RoHS | RoHS 認証 | ||
电气参数
| 电流 | 1.2A | 电感量 | 5 mH |
| 滤波器类型 | Power Line | 电感量范围 | 5000 μH |
| 输入电阻 | 197 mOhms | 直流电阻（DCR） | 197 mOhm Max |
| 最大额定电流 | 1.2 A | 25°C时电阻（典型） | 197mΩ |
| 初始电阻（最小） | 197 mOhm | 电源电流（禁用）（最大） | 1.2 A |
机械参数
| 尺寸 | 10 mm W x 18 mm L x 24 mm H | 深度 | 10 mm |
| 间距 | 12.7 mm | 宽度 | 10 mm |
| 高度 | 24 mm | 长度 | 21.75mm |
| 包装方式 | Tray | 屏蔽 | Unshielded |
| 端部尺寸（如SMD/SMT、14mm等） | Radial | 引脚样式 | Pin |
| 本体尺寸 | 18 mm | 高度（最大） | 24 mm |
| 引脚间距 | 12.7 mm | 柱间距 | 12.7mm |
| 安装类型 | Through Hole | 封装形式 | Tray |
| 总长度 | 21.75 mm | 尺寸/外形 | 0.709" L x 0.394" W (18.00mm x 10.00mm) |
| 连接器间距 | 12.7mm | 端接样式 | Radial |
产品信息
| 类型 | Common Mode Choke | 系列 | 5100 |
| 功能 | Y | 产品子类型 | Inductors |
| 卡标准 | コモンモード フィルタ /チョーク | 线路数量 | 2 |
| 单元数量 | 30 | ||
环境参数
| 工作温度 | -40 to 125 °C | 结工作温度 | - 40 C to + 125 C |
