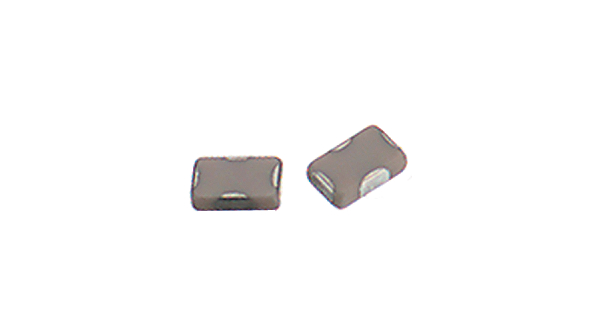

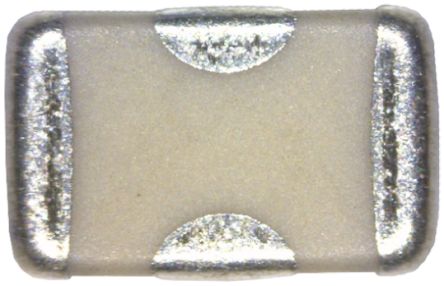

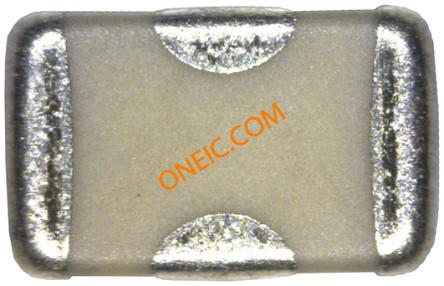

NFM21CC470U1H3D
| 制造商 | |
| 描述 | EMI Filter 0.7A 50VDC Flat Style SMD Paper T/R FILTER HIGH FREQ 47PF 0805 Murata 50V dc 0.7A SMD Signal Filter 2 x 1.25 x 0.85mm EMI Filter Beads, Chips & Arrays 47pF 50V 700mA 0805EMIFilter700mA50Vdc47pF Ferrite SMD 0.3 A 0.6 Ohm 0805, NFM21CC470U1H3D, Murata Murata NFM21C 系列 50 V 直流 700mA 信号滤波器 , 0805封装 SMD NFM21CC 47pF +/-20% 50V 700mA |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 产品 | Three Terminal Filters | 交货时间 | 49 Days |
| 其他名称 | 490-2533-1 | 子类别 | EMI Filter |
| 产品类别 | EMI Filter Beads, Chips & Arrays | 标准包装数量 | Tape & Reel |
| 工厂包装数量 | 4000 | ||
合规参数
| RoHS | Lead free / RoHS Compliant | 欧盟RoHS | Compliant |
| 汽车级 | NO | 无铅定义 | RoHS-conform |
电气参数
| 电流 | 700mA | 电压 | 50V |
| 容差 | 20 % | 电容 | 47pF |
| 额定电压 | 50 VDC | 额定电压值 | 50 V 直流 |
| 电容比 | 47 pF | 直流电阻（DCR） | 300 mOhm Max |
| 最大额定电流 | 0.7 A | 绝缘电阻 | >1 GOhm |
| 最小输入电压 | 50 Vdc | ||
机械参数
| 尺寸 | 0805 Inch | 深度 | 1.25mm |
| 宽度 | 1.25 mm | 高度 | 0.85mm |
| 长度 | 2mm | 包装方式 | Paper Tape and Reel |
| 屏蔽 | Unshielded | 端接方式 | Flat Style |
| 高度（最大） | 0.037" (0.95mm) | 安装类型 | Surface Mount |
| 封装形式 | 0805 | 端子样式 | 焊垫 |
| 总长度 | 2 | 尺寸/外形 | 0.079" L x 0.049" W (2.00mm x 1.25mm) |
| 端接样式 | Solder Pad | ||
产品信息
| 外形 | 0805 | 类型 | EMI Suppression Filter |
| 系列 | NFM | 功能 | Y |
| 行业别名 | NFM2012R03C470RT1 | 射频系列/标准 | NFM21C |
环境参数
| 测试温度 | -55 °C | 工作温度 | -55 °C |
