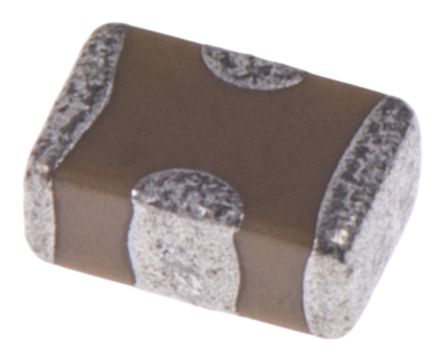

NFM21CC223R1H3D
| 制造商 | |
| 描述 | EMI Filter 2A 50VDC Flat Style SMD Paper T/R NFM21CC 22nF +/-20% 50V 2A FILTER LC HIGH FREQ 22000PF 0805 Murata 50V dc 2A SMD Signal Filter 2 x 1.25 x 0.85mm EMI Filter C-Circuit 2A 50VDC Flat Style SMD Paper T/R FILTER, SUPPRESSION, EMI, 0805 CASE FILTER, SUPPRESSION, 0805, 22NF, 50V Ferrite SMD 0.3 A 0.6 Ohm 0805, NFM21CC223R1H3D, Murata Murata NFM21C 系列 50 V 直流 2A 信号滤波器 , 0805封装 SMD |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 最小起订量 | 4000 | 交货时间 | 49 Days |
| 单位包装 | 4000 | 其他名称 | 490-6978-1 |
| 子类别 | EMI Filter | 标准包装数量 | Cut Tape, Tape & Reel |
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 欧盟RoHS | Compliant | 海关税号 | 85363010 |
| 汽车级 | NO | 无铅定义 | RoHS-conform |
电气参数
| 电流 | 2A | 电压 | 50V |
| 容差 | 20% | 电容 | 22000pF |
| 滤波器类型 | :EMI, RFI | 额定电压 | 50V |
| 直流电阻（DCR） | 30 mOhm Max | 最大额定电流 | 2 A |
| 最小输入电压 | 50 Vdc | 最小供电电压 | 50VDC |
机械参数
| 尺寸 | 805Inch | 深度 | 1.25mm |
| 宽度 | 1.25mm | 高度 | 0.85mm |
| 长度 | 2mm | 重量 | 0.00001 |
| 包装方式 | Paper Tape and Reel | 端接方式 | Flat Style |
| 高度（最大） | 0.037" (0.95mm) | 安装类型 | Surface Mount |
| 连接器类型 | :Surface Mount | 安装样式 | Surface Mount |
| 封装形式 | 0805 | 总长度 | 2 mm |
| 尺寸/外形 | 0.079" L x 0.049" W (2.00mm x 1.25mm) | 端接样式 | Solder Pad |
产品信息
| 类型 | EMI Suppression Filter | 系列 | NFM21C |
| 已删除 | Compliant | 匹配码 | EMIC22N0805 |
| 行业别名 | NFM2012R13C223RT1 | 标准交期 | 14 weeks |
| 射频系列/标准 | NFM21C | ||
环境参数
| 测试温度 | -55°C | 工作温度 | -55 °C |
| 结工作温度 | 125C | ||
