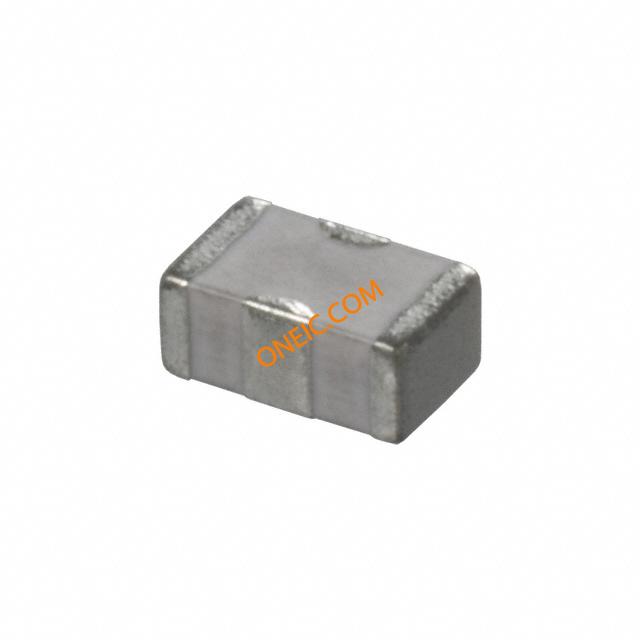

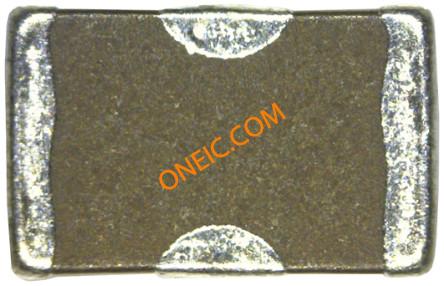

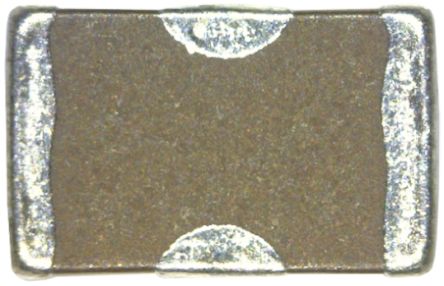

NFL21SP206X1C7D
| 制造商 | |
| 描述 | EMI Filter 0.1A 16VDC Flat Style SMD Paper T/R EMI Filter LC-Circuit 0.1A 16VDC Flat Style SMD Paper T/R NFL21SP 240pF 16V 100mA FILTER LC HIGH FREQ 240PF 0805 Murata 16V dc 0.1A SMD Signal Filter 2 x 1.25 x 0.85mm EMI Network Filter 240PF 16V 0.1A EMI FILTER 0805EMIFilter0.1A16Vdc20MHz240pF Murata NFM21C 系列 16 V 直流 100mA 信号滤波器 , 0805封装 SMD |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 最小起订量 | 4000 | 产品 | EMI Network Filters |
| 交货时间 | 42 Days | 单位包装 | 4000 |
| 其他名称 | 490-4540-2 | 子类别 | EMI Filter |
| 产品类别 | EMI Network Filter | 标准包装数量 | Tape & Reel |
| 工厂包装数量 | 4000 | ||
合规参数
| RoHS | Lead free / RoHS Compliant | 欧盟RoHS | Compliant |
| 汽车级 | NO | ESD保护 | No |
| 无铅定义 | RoHS-conform | ||
电气参数
| 电流 | 100mA | 容差 | 20% |
| 电感量 | 700 nH | 电容 | 240pF |
| 滤波器阶数 | 3rd | 额定电压 | 16V |
| 通道数量 | 1 | 最大额定电流 | 0.1 A |
| 最小输入电压 | 16 Vdc | 最小供电电压 | 16VDC |
| 中心/截止频率 | 20MHz (Cutoff) | 频率 - 截止或中心 | 20 MHz |

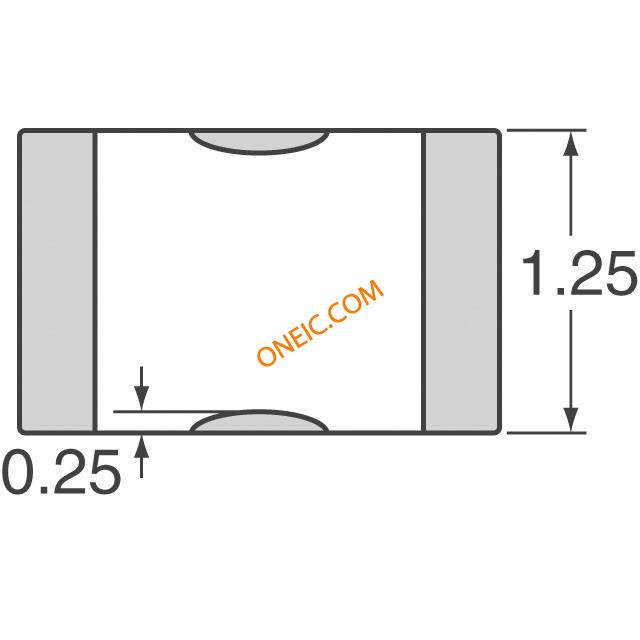

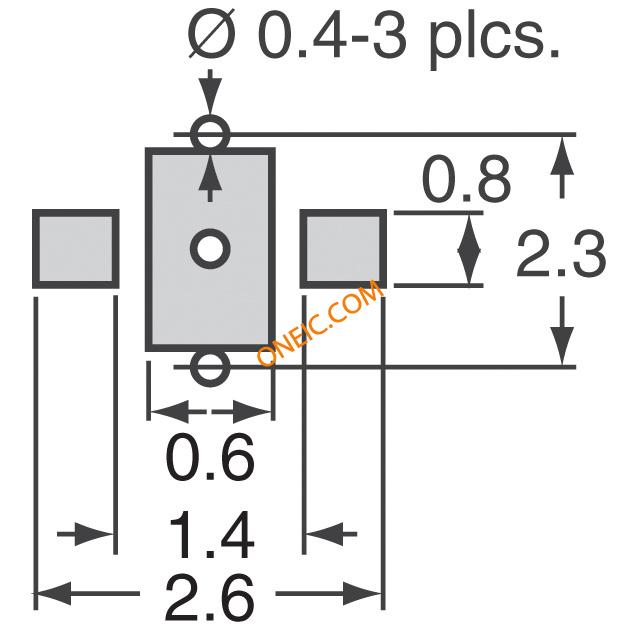

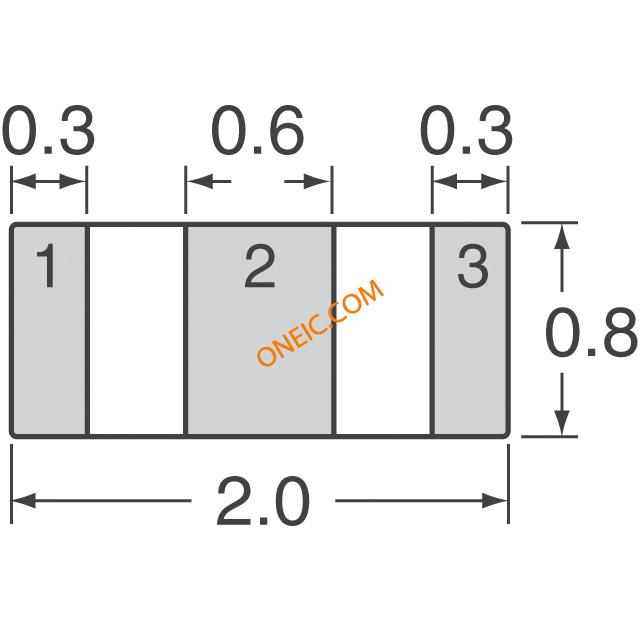

机械参数
| 尺寸 | 0805Inch | 深度 | 1.25mm |
| 宽度 | 1.25mm | 高度 | 0.85mm |
| 长度 | 2mm | 包装方式 | Paper Tape and Reel |
| 端接方式 | Flat Style | 安装类型 | Surface Mount |
| 安装样式 | Surface Mount | 封装形式 | 0805 |
| 总长度 | 2 mm | 尺寸/外形 | 0.079" L x 0.049" W (2.00mm x 1.25mm) |
| 端接样式 | Solder Pad | ||
产品信息
| 类型 | LC Filter | 系列 | NFL21SP |
| 值 | L = 700nH, C = 240pF | 已删除 | Compliant |
| 匹配码 | EMIC240P0805 | 技术 | LC (Pi) |
| 应用 | General Purpose | 电路类型 | LC (Pi) Filter |
| 标准交期 | 14 weeks | 射频系列/标准 | NFL21SP |
环境参数
| 测试温度 | -55°C | 工作温度 | -55 °C |
| 结工作温度 | 125C | ||
