NFE31PT101C1E9L
| 制造商 | |
| 描述 | EMI Filter 6A 25VDC Flat Style SMD Embossed T/R EMI Filter LC-Circuit 6A 25VDC Flat Style SMD Embossed T/R FILTER LC HIGH FREQ 100PF 1206 Murata 25V dc 6A SMD Signal Filter 3.2 x 1.6 x 1.6mm FILTER, 100PF, 3 TERMINAL 1206EMIFilter6A25Vdc100pF Murata NFE31P 系列 25 V 直流 6A 信号滤波器 SMD NFE31P 100pF +80/-20% 25V 6A |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 交货时间 | 42 Days | 其他名称 | 490-2545-1 |
| 子类别 | EMI Filter | 标准包装数量 | Cut Tape, Tape & Reel |
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 欧盟RoHS | Compliant | 海关税号 | 85322300 |
| ESD保护 | No | ||
电气参数
| 电流 | 6A | 容差 | :+80%, -20% |
| 电容 | :100pF | 滤波器类型 | :EMI, RFI |
| 滤波器阶数 | 2nd | 额定电压 | :25V |
| 通道数量 | 1 | 输入电容值 | :1206 [3216 Metric] |
| 最大额定电流 | 6 A | 绝缘电阻 | :1000Mohm |
| 最小输入电压 | 25 Vdc | 最小供电电压 | 25VDC |
机械参数

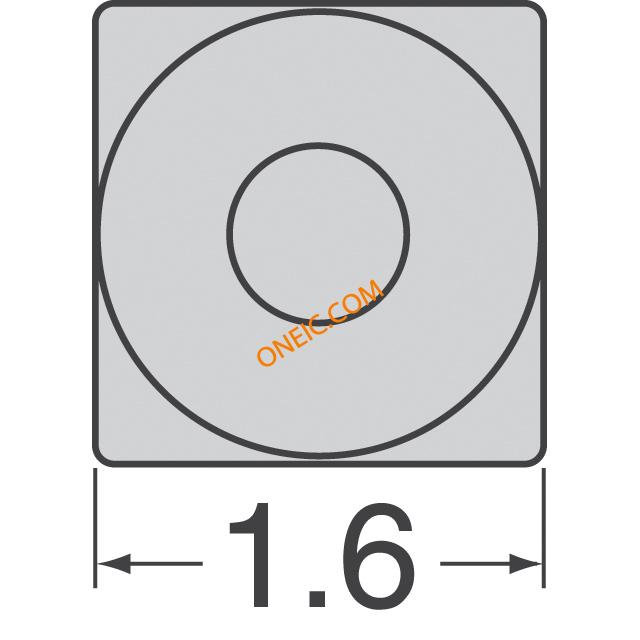

| 深度 | 1.6mm | 高度 | 0.069" (1.75mm) |
| 长度 | 3.2mm | 重量 | 0.0005 |
| 包装方式 | Embossed Tape and Reel | 端接方式 | Flat Style |
| 安装类型 | Surface Mount | 卷盘容量 | :2000 |
| 端子类型 | :Surface Mount (SMD, SMT) | 连接器类型 | :Surface Mount |
| 安装样式 | Surface Mount | 引脚数 | :2 |
| 封装形式 | 1206 | 总长度 | 3.2 mm |

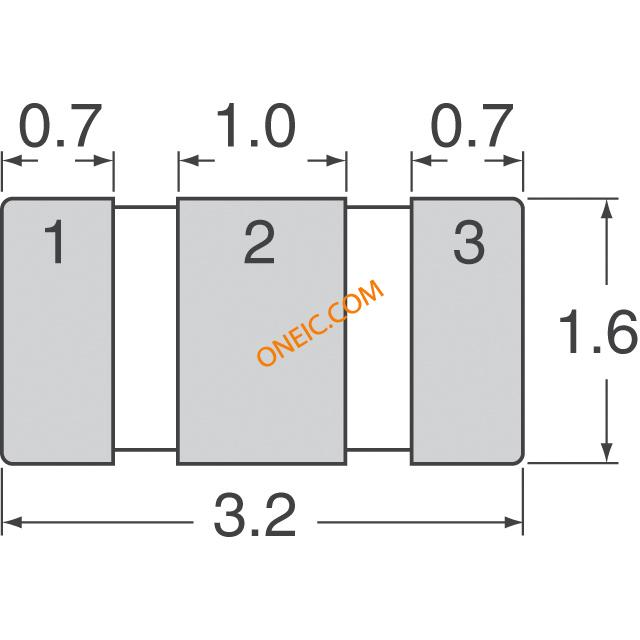

| 尺寸/外形 | 0.126" L x 0.063" W (3.20mm x 1.60mm) | 端接样式 | Solder Pad |
产品信息
| 类型 | LC Filter | 值 | C = 100pF |
| 已删除 | Compliant | 技术 | LC (T-Type) |
| 应用 | General Purpose | 行业别名 | NFM60R00T101T1 |
| 射频系列/标准 | NFE31P | ||
环境参数
| 工作温度 | -40 °C | 结工作温度 | 85C |
