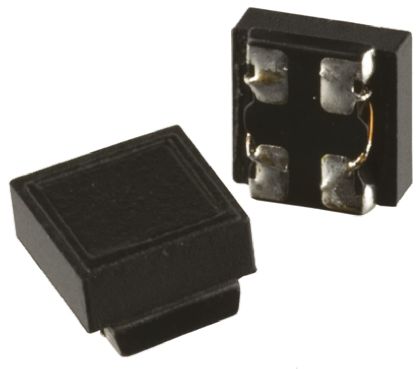

DLW5BTN501SQ2L
| 制造商 | |
| 描述 | SMD,2020(5X5MM),LOW PROFILE,4000MA,500,50VDC,-25-+85,T/R Common Mode Chokes Dual 500Ohm 100MHz 4A 19mOhm DCR SMD Embossed T/R CHOKE COMMON MODE WW 500 OHM SMD Common mode choke SMD 2020 4A 500R Common Mode Filters / Chokes 2020 500ohm@100MHz CHOKE CHOKE, COMMON, 4A, 500OHM, 100MHZ Murata DLW5BT 系列 绕线贴片电感器, 4A Idc DLW5BTN 500R/100MHz 50V 4000mA |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 产品 | Common Mode Chokes | 交货时间 | 70 Days |
| 其他名称 | 490-6038-1 | 子类别 | Common Mode Chokes |
| 产品类别 | Common Mode Filters / Chokes | 标准包装数量 | 700 |
| 工厂包装数量 | 700 | ||
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 欧盟RoHS | Compliant | 海关税号 | 85045020 |
| 抗辐射加固 | No | 军用标准 | Not Required |
电气参数
| 电流 | 4A | 阻抗 | 500 Ohm |
| 容差 | 25 % | 电感量 | Not Required uH |
| 滤波器类型 | Power or Data Line | 量程（°/s） | :MURATA - DLW5BT Series |
| 测试频率 | 100 MHz | 额定电压 | 50VDC |
| 直流电阻（DCR） | 19 mOhm | 击穿电压 | 125VDC |
| 最大额定电流 | 4000mA | 绝缘电阻 | 10M |
| 直流正向电流（If）（最大） | 4000 mA | 初始电阻（最小） | 0.019Ω |
机械参数
| 尺寸 | 2020 | 深度 | 5mm |
| 宽度 | 5 mm | 高度 | 2.35mm |
| 长度 | 5mm | 重量 | 0.007408 oz |
| 直径 | Not Required mm | 包装方式 | Embossed Tape and Reel |
| 高度（最大） | 0.098" (2.50mm) | 磁芯材料 | :- |
| 安装类型 | Surface Mount | 引脚数 | :4 |
| 封装形式 | Horizontal, 4 J-Lead | 总长度 | 5 mm |
| 尺寸/外形 | 0.197" Dia x 0.197" H (5.00mm x 5.00mm) | 端接样式 | SMD/SMT |
| 总体尺寸 | :5mm x 5mm x 2.35mm | ||
产品信息
| 类型 | Signal Line | 系列 | DLW5BT |
| 已删除 | Compliant | 技术 | Wirewound |
| 失效率 | Not Required | 配置 | Dual |
| 线路数量 | 2 | ||
环境参数
| 工作温度 | -40°C ~ 85°C | ||
