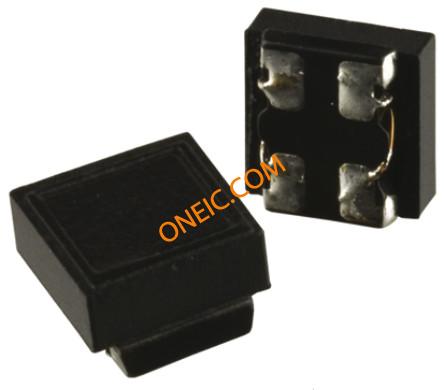

DLW5BTN251SQ2L
| 制造商 | |
| 描述 | SMD,2020(5X5MM),LOW PROFILE,5000A,250?,50VDC,-25-+85,T/R Common Mode Chokes Dual 250Ohm 100MHz 5A 14mOhm DCR SMD Embossed T/R DLW5BTN251SQ2L CHOKE COMMON MODE WW 250 OHM SMD Common mode choke SMD 2020 5A 250R Common Mode Filters / Chokes 2020 250ohm@100MHz Murata DLW5BT 系列 绕线贴片电感器, 5A Idc DLW5BTN 250R/100MHz 50V 5000mA |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 最小起订量 | 700 | 产品 | Common Mode Chokes |
| 交货时间 | 70 Days | 单位包装 | 700 |
| 其他名称 | 490-6037-1 | 子类别 | Common Mode Chokes |
| 产品类别 | Common Mode Filters / Chokes | 标准包装数量 | 700 |
| 工厂包装数量 | 700 | ||
合规参数
| RoHS | Lead free / RoHS Compliant | 欧盟RoHS | Compliant |
| 汽车级 | NO | 抗辐射加固 | No |
| 无铅定义 | RoHS-conform | 军用标准 | Not Required |
电气参数
| 电流 | 5A | 核心类型 | 线绕 |
| 阻抗 | 250 Ohm | 容差 | 25 % |
| 电感量 | Not Required uH | 滤波器类型 | Power or Data Line |
| 测试频率 | 100 MHz | 额定电压 | 50VDC |
| 输出电流 | 5000 mA | 直流电阻（DCR） | 14 mOhm |
| 击穿电压 | 125VDC | 最大额定电流 | 5000mA |
| 绝缘电阻 | 10M | 25°C时电阻（典型） | 14mΩ |
| 直流正向电流（If）（最大） | 5000 mA | 初始电阻（最小） | 0.014Ω |

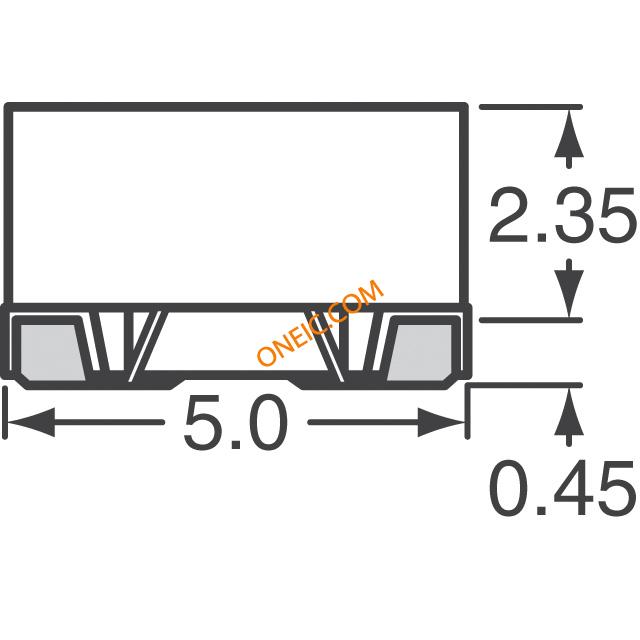

机械参数
| 尺寸 | 2020 | 深度 | 5mm |
| 宽度 | 5 mm | 高度 | 2.35mm |
| 长度 | 5mm | 重量 | 0.007408 oz |
| 直径 | Not Required mm | 包装方式 | Embossed Tape and Reel |
| 高度（最大） | 0.098" (2.50mm) | 安装类型 | Surface Mount |
| 封装形式 | Horizontal, 4 J-Lead | 总长度 | 5 mm |
| 尺寸/外形 | 0.197" Dia x 0.197" H (5.00mm x 5.00mm) | 端接样式 | SMD/SMT |
产品信息
| 类型 | Signal Line | 系列 | DLW5BT |
| 已删除 | Compliant | 功能 | Y |
| 技术 | Wirewound | 失效率 | Not Required |
| 配置 | Dual | 线路数量 | 2 |
环境参数
| 测试温度 | -40 °C | 工作温度 | -40°C ~ 85°C |
