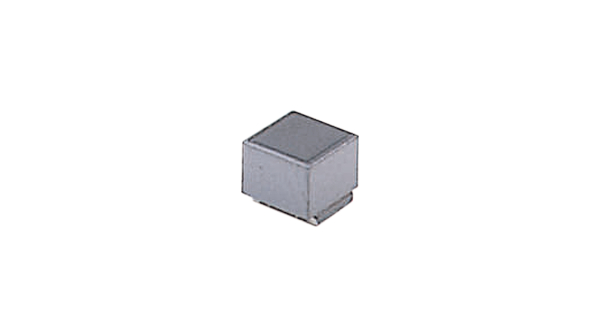

点击放大查看
DLW5BSN152SQ2L
| 制造商 | |
| 描述 | Common Mode Filters / Chokes 2020 1500ohm@100MHz Common Mode Chokes Dual 1.5kOhm 100MHz 1A 100mOhm DCR SMD Embossed T/R DLW5BS 1500R/100MHz 50V 1000mA CHOKE COMM MODE WW 1500 OHM SMD Common mode choke SMD 2020 1A 1K5 CHOKE, COMMON MODE, 1500OHM, 100MHZ PLM250S30T1 Inductor, SMD 1 A 1.5 kOhm, DLW5BSN152SQ2L, Murata Murata DLW5AH/5BS 系列 铁氧体芯材 绕线贴片电感器, 1A Idc |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 最小起订量 | 400 | 产品 | Common Mode Chokes |
| 交货时间 | 56 Days | 单位包装 | 400 |
| 子类别 | Common Mode Chokes | 零件号别名 | PLM250S30 |
| 产品类别 | Common Mode Filters / Chokes | 标准包装数量 | 400 |
| 工厂包装数量 | 400 | ||
合规参数
| RoHS | RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 欧盟RoHS | Compliant | 海关税号 | 85045020 |
| 汽车级 | NO | 抗辐射加固 | No |
| 无铅定义 | RoHS-conform | 军用标准 | Not Required |
电气参数
| 电流 | 1A | 核心类型 | :Wirewound |
| 阻抗 | 1500 Ohms | 容差 | 25 % |
| 电感量 | L X2µH | 滤波器类型 | Power Line |
| 量程（°/s） | :MURATA - DLW5BS Series | 测试频率 | 100 MHz |
| 额定电压 | 50VDC | 输出电流 | 500mA |
| 电感量范围 | :- | 额定直流电流 | :1000mA |
| 直流电阻（DCR） | 0.1Ohm | 击穿电压 | 125VDC |
| 最大额定电流 | 1000 mA | 阻抗 @ 频率 | :1500ohm |
| 绝缘电阻 | 10M | 直流电阻（DCR）（最大） | :0.1ohm |
| 自谐振频率 | :100MHz | 直流正向电流（If）（最大） | 1000 mA |
| 初始电阻（最小） | 0.1 Ohms | ||
机械参数
| 尺寸 | 2020Inch | 深度 | 5mm |
| 宽度 | 5 mm | 高度 | 4.5mm |
| 长度 | 5mm | 重量 | 0.31g |
| 直径 | Not Required mm | 包装方式 | Reel |
| 高度（最大） | 0.177" (4.50mm) | 磁芯材料 | Ferrite |
| 安装类型 | Surface Mount | 引脚数 | :4 |
| 封装形式 | 2020 (5050 metric) | 总长度 | 5.3 mm |
| 尺寸/外形 | 5 mm W x 5 mm L x 4.5 mm H | 端接样式 | SMD/SMT |
| 总体尺寸 | :5mm x 5mm x 4.5mm | ||
产品信息
| 类型 | Signal Line | 系列 | DLW5BS |
| 已删除 | Compliant | 匹配码 | INDK1500R2020 |
| 技术 | COMMONMODE | 失效率 | Not Required |
| 配置 | Dual | 线路数量 | 2 |
| 行业别名 | PLM250S30T1 | 标准交期 | 16 weeks |
环境参数
| 测试温度 | -25°C | 工作温度 | - 40 C to + 85 C |
