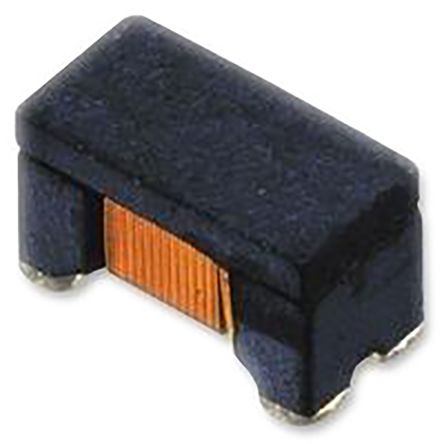

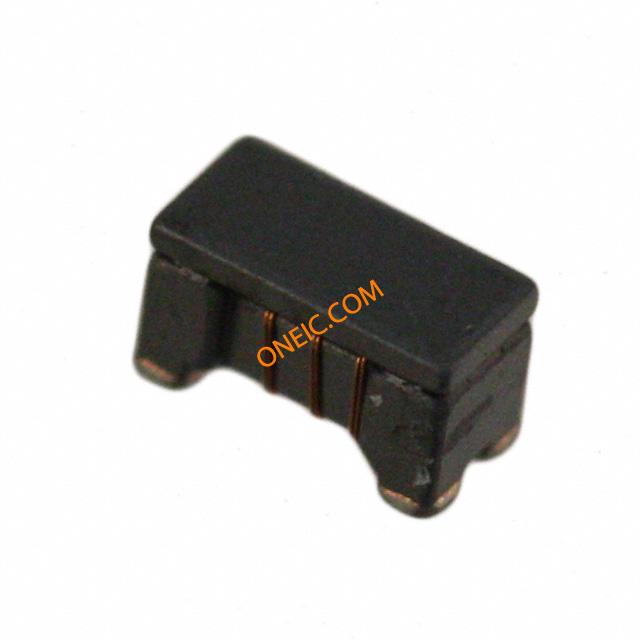

DLW31SN102SQ2L
| 制造商 | |
| 描述 | Ind Common Mode Shielded Wirewound 1KOhm 100MHz 1206 Embossed T/R Common Mode Chokes Dual 1kOhm 100MHz 230mA 1Ohm DCR SMD Embossed T/R PLW3216S102SQ2T1M0-001 CHOKE COMMON MODE 1000 OHM 1206 Common mode choke SMD 1206 1000R Common Mode Filters / Chokes 1206 1000ohm@100MHz Tol 25% CHOKE, COMMON MODE, 1000OHM, 100MHZ Murata DLW31S 系列 SMD 共模扼流圈, 230mA Idc DLW31SN 1000R/100MHz 50V 200mA |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 最小起订量 | 2000 | 产品 | Common Mode Chokes |
| 交货时间 | 63 Days | 单位包装 | 2000 |
| 其他名称 | 490-1069-1 | 子类别 | Common Mode Chokes |
| 零件号别名 | PLW3216S102SQ2 | 产品类别 | Common Mode Filters / Chokes |
| 标准包装数量 | Cut Tape, Tape & Reel | 工厂包装数量 | 2000 |
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 欧盟RoHS | Compliant | 海关税号 | 85045020 |
| 抗辐射加固 | No | 军用标准 | Not Required |
电气参数
| 电流 | 230mA | 核心类型 | :Wirewound |
| 阻抗 | 1 KOhm | 容差 | ±25% |
| 电感量 | Not Required uH | 滤波器类型 | Data, Signal Line |
| 量程（°/s） | :MURATA - DLW31S Series | 测试频率 | 100 MHz |
| 额定电压 | 50VDC | 电感量范围 | :- |
| 额定直流电流 | :230mA | 直流电阻（DCR） | 1 Ohm Max |
| 击穿电压 | 125VDC | 最大额定电流 | 230mA |
| 阻抗 @ 频率 | :1000ohm | 绝缘电阻 | 10M |
| 直流电阻（DCR）（最大） | :1ohm | 自谐振频率 | :100MHz |
| 直流正向电流（If）（最大） | 230 mA | 初始电阻（最小） | 1Ω |
机械参数

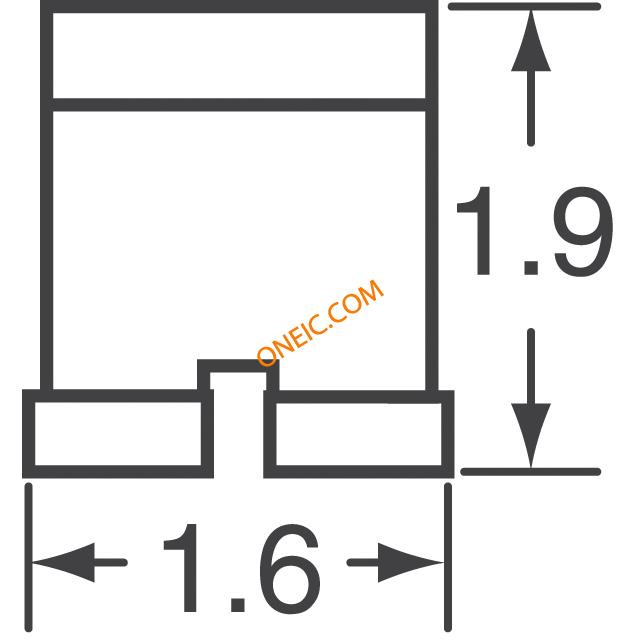

| 尺寸 | 1206 | 深度 | 1.6 mm |
| 宽度 | 1.6 mm | 高度 | 1.9mm |
| 长度 | 3.2mm | 重量 | 0.001376 oz |
| 直径 | Not Required mm | 包装方式 | Embossed Tape and Reel |
| 屏蔽 | Unshielded | 高度（最大） | 0.083" (2.10mm) |
| 磁芯材料 | :- | 安装类型 | Surface Mount |

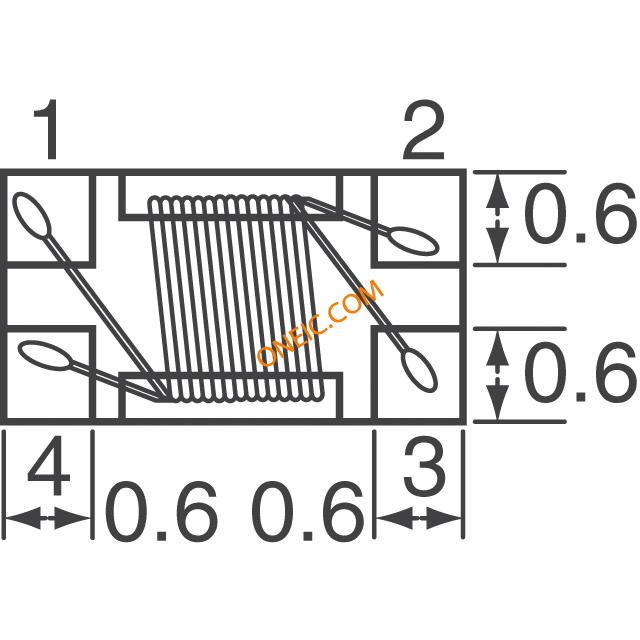

| 引脚数 | :4 | 封装形式 | 1206 |

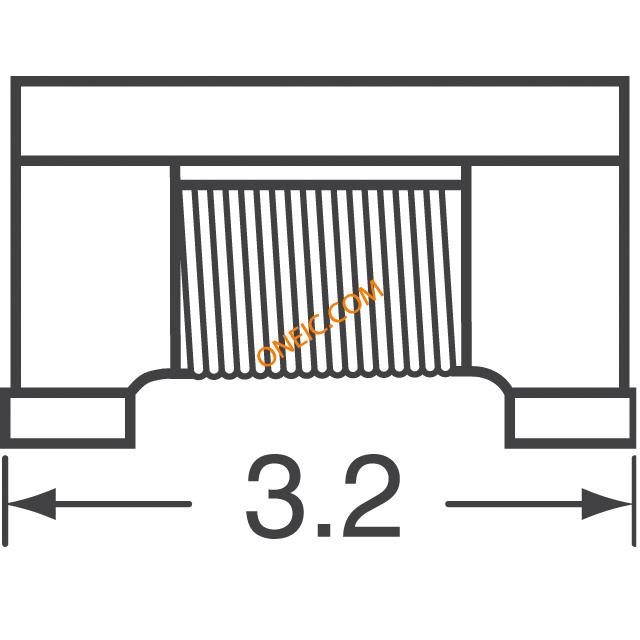

| 总长度 | 3.2 mm | 尺寸/外形 | 0.126" L x 0.063" W (3.20mm x 1.60mm) |
| 端接样式 | SMD/SMT | 总体尺寸 | :3.2mm x 1.6mm x 1.9mm |
产品信息
| 类型 | Common Mode | 系列 | DLW31S |
| 技术 | Wirewound | 失效率 | Not Required |
| 配置 | Dual | 线路数量 | 2 |
| 行业别名 | PLW3216S102SQ2T1 | ||
环境参数
| 工作温度 | -40°C ~ 85°C | ||
