70553-0056

制造商	Molex, LLC
描述	Conn Shrouded Header HDR 22 POS 2.54mm Solder RA Thru-Hole Tube CONN HEADER 22POS .100 R/A TIN Headers & Wire Housings CGrid SL Srd Hdr 120 Hdr 120 RA Tin 22Ckt
分类	连接器解决方案板对板连接器板对板连接器

对参数有疑问？问 AI 助手

商业参数

商标名	SL	其他名称	0705530056
零件号别名	0705530056	产品类别	Headers & Wire Housings
标准包装数量	Rail / Tube	工厂包装数量	360

合规参数

RoHS

Lead free / RoHS Compliant

电气参数

额定电压

250 V

最大额定电流

3 A

机械参数

颜色	Black	间距	0.100" (2.54mm)
包装方式	Tube	端接方式	Solder
触头类型	Male Pin	安装类型	Through Hole, Right Angle
连接器类型	Header, Shrouded	接触镀层	Tin
排数	1	触头材料	Phosphor Bronze
壳体材料	Thermoplastic	端接样式	Through Hole
触点数	22	位数	22
接触长度 - 配合	0.240" (6.10mm)	接触镀层厚度	150µin (3.81µm)

产品信息

类型	Shrouded	系列	70553
产品子类型	Headers	加载位置数	All

文档与媒体

PDF 文档

Single Row (SL) Prod Spec

相关型号

暂无图片

0050579222

Molex

Conn Housing F 22 POS 2.54mm Crimp ST Cable Mount Bag CONN HSG 22POS .100 SINGLE VER C

¥5.9976

详情

暂无图片

14-60-0221

molex

Conn IDC Connector F 22 POS 2.54mm IDT ST Cable Mount Tube CONN IDC 22POS .100 TIN 24AWG

¥17.4502

详情

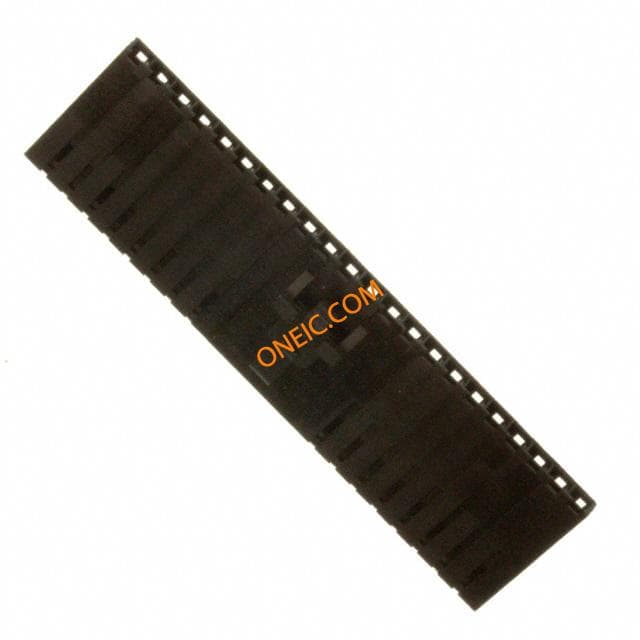

50-57-9422
