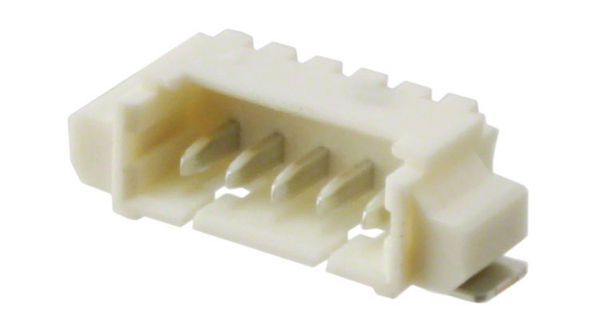

53261-0571
| 制造商 | Molex, LLC |
| 描述 | Conn Shrouded Header HDR 5 POS 1.25mm Solder RA SMD Embossed T/R Molex 53261 Series 1.25mm Pitch 5 Way 1 Row Right Angle PCB Header, Solder Termination, 1A Headers & Wire Housings R/A SMT 5POS HEADER HEADER, SMT, RIGHT ANGLE, 1.25MM, 5WAY CONNECTOR, HEADER, 1.25MM, 5WAY WIRE-BOARD CONNECTOR HEADER 5POS, 1.25MM, FULL REEL Conn; Rect; Header; 1.25 mm Pitch; PCB; 5 Cir; Rt Angle; SMT; PicoBlade; Tin; LF Pin header 90° SMD 1.25 mm Poles 5 PicoBlade, 53261-0571, Molex Molex PICOBLADE 系列 1.25mm节距 5路 (1排) 直角 PCB 针座, 焊接端接, 1A , 表面安装 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 商标名 | PicoBlade | 零件号别名 | 0532610571 53261-0571 BULK |
| 产品类别 | Headers & Wire Housings | 标准包装数量 | Tape & Reel |
| 工厂包装数量 | 1000 | ||
合规参数
| RoHS | Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 海关税号 | 85369010 | ||
电气参数
| 量程（°/s） | :MOLEX - PicoBlade 53261 Series | 额定电压 | 125 V |
| 工作电压 | :125V | 击穿电压 | :250V |
| 最大额定电流 | 1A | 绝缘电阻 | :100Mohm |
机械参数
| 深度 | :4.2mm | 间距 | 1.25 mm |
| 长度 | :3.4mm | 重量 | 0.018 |
| 包装方式 | Reel | 端接方式 | Solder |
| 安装类型 | Right Angle | 接触镀层 | Tin Over Nickel |
| 排数 | 1 | 封装形式 | :GF Nylon UL94V-0 |
| 触头材料 | Phosphor Bronze | 壳体材料 | Thermoplastic |
| 端接样式 | SMD | 触点数 | 5 |
| 接触件端接 | :Surface Mount Right Angle | ||
产品信息
| 类型 | Shrouded Header | 连接器性别 | HDR |
| 系列 | 53261 | CAD图纸 | 3D CAD Model |
| 产品子类型 | Headers | ||
环境参数
| 工作温度 | :85°C | ||
