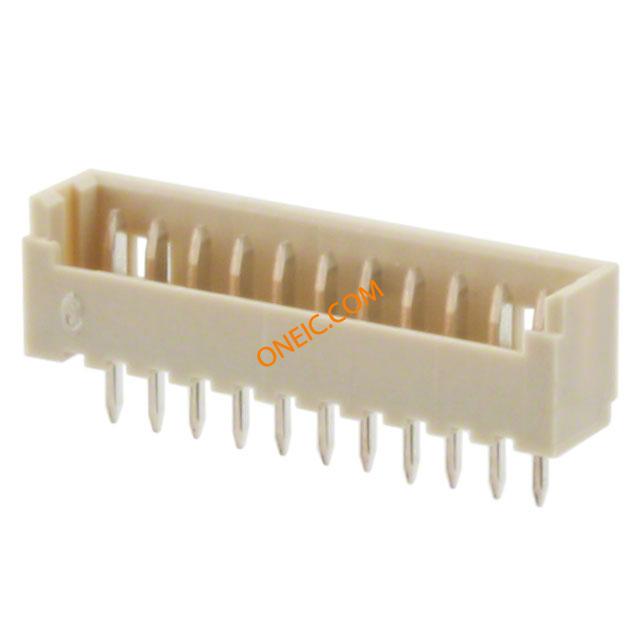

53047-1110
| 制造商 | Molex, LLC |
| 描述 | Conn Shrouded Header HDR 11 POS 1.25mm Solder ST Thru-Hole Tray CONN HEADER 11POS 1.25MM STR TIN Molex 53047 Series 1.25mm Pitch 11 Way 1 Row Straight PCB Header, Solder Termination, 1A Headers & Wire Housings VERTICAL HDR 11P Conn Wire to Board HDR 11 POS 1.25mm Solder ST Thru-Hole Tray Molex PICOBLADE 系列 1.25mm节距 11路 (1排) 直 PCB 针座, 焊接端接, 1A , 通孔 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 商标名 | PicoBlade | 零件号别名 | 0530471110 |
| 产品类别 | Headers & Wire Housings | 标准包装数量 | Trays |
| 工厂包装数量 | 2000 | ||
合规参数
| RoHS | Lead free / RoHS Compliant | ||
电气参数
| 额定电压 | 125 V | 最大额定电流 | 1A |
机械参数
| 颜色 | Natural | 间距 | 1.25 mm |
| 包装方式 | Tray | 方向 | 直 |
| 端接方式 | Solder | 触头类型 | Blade Pin |
| 安装类型 | Through Hole | 连接器类型 | Header, Shrouded |
| 接触镀层 | Tin | 排数 | 1 |
| 触头材料 | Phosphor Bronze | 壳体材料 | Polyamide (PA) |
| 端接排数 | 焊接 | 端接样式 | Through Hole |
| 触点数 | 11 | 位数 | 11 |
| 接触长度 - 配合 | 0.089" (2.25mm) | 接触镀层厚度 | 35µin (0.90µm) |
产品信息
| 类型 | Shrouded Header | 连接器性别 | HDR |
| 系列 | 53047 | 覆盖范围 | 覆盖 |
| CAD图纸 | 3D CAD Model | 产品子类型 | Headers |
| 基础产品编号 | 53047 | 加载位置数 | All |
