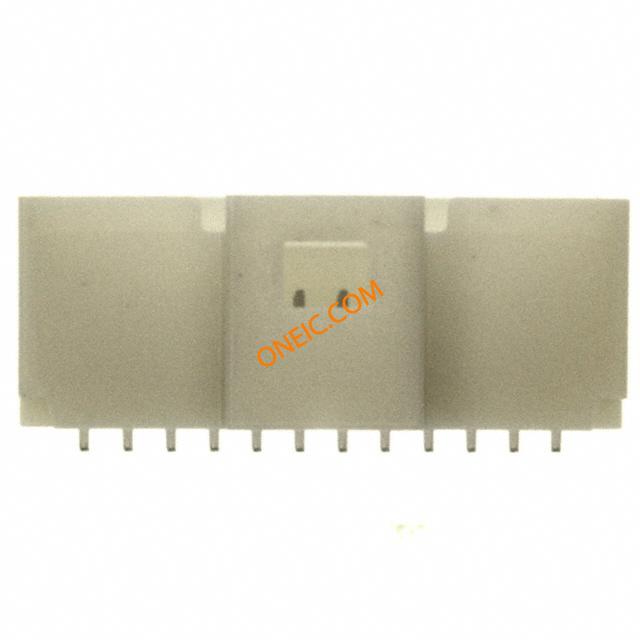

501568-1207
| 制造商 | Molex, LLC |
| 描述 | Conn Shrouded Header HDR 12 POS 1mm Solder RA SMD Embossed T/R CONN HEADER 1MM 12POS SMD R/A Molex 501568 Series 1mm Pitch 12 Way 2 Row Right Angle PCB Header, Solder Termination, 1A Headers & Wire Housings 1.0 WtB 12Ckt R/AWaferAssyEmbsTpPk Molex PICO-CLASP 系列 1mm节距 12路 (2排) 直角 PCB 针座, 焊接端接, 1A , 表面安装 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 商标名 | Pico-Clasp | 其他名称 | WM7903CT |
| 产品类别 | Headers & Wire Housings | 标准包装数量 | Tape & Reel |
| 工厂包装数量 | 1300 | ||
合规参数
| RoHS | Lead free / RoHS Compliant | ||
电气参数
| 额定电压 | 50 V ac/dc | 最大额定电流 | 1A |
机械参数
| 颜色 | Natural | 间距 | 1 mm |
| 包装方式 | Tape & Reel (TR) | 方向 | 直角 |
| 端接方式 | Solder | 触头类型 | Male Pin |
| 安装类型 | Surface Mount, Right Angle | 连接器类型 | Header, Shrouded |
| 接触镀层 | Tin Over Nickel | 排数 | 2 |
| 触头材料 | Brass | 壳体材料 | Thermoplastic |
| 端接排数 | 焊接 | 端接样式 | SMD |
| 触点数 | 12 | 位数 | 12 |
| 接触镀层厚度 | 40µin (1.02µm) | ||
产品信息
| 类型 | Shrouded Header | 连接器性别 | HDR |
| 系列 | 501568 | 覆盖范围 | 覆盖 |
| CAD图纸 | 3D CAD Model | 产品子类型 | Headers |
| 基础产品编号 | 501568 | 加载位置数 | All |
