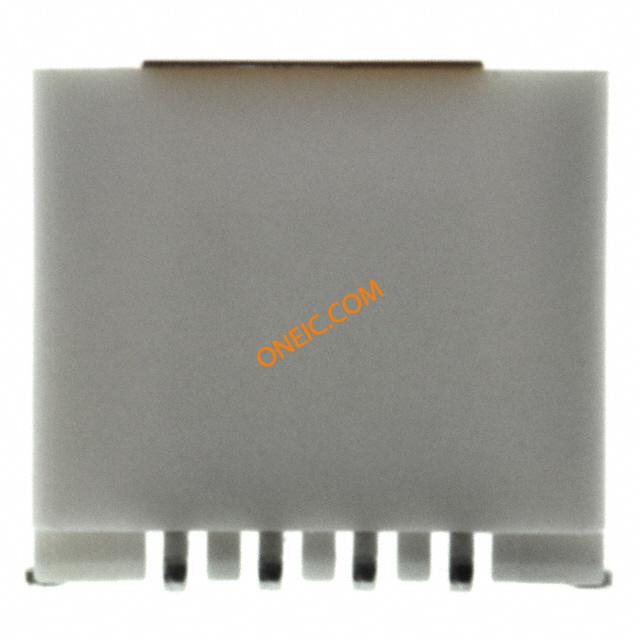

501331-0407
| 制造商 | Molex, LLC |
| 描述 | Conn Shrouded Header HDR 4 POS 1mm Solder ST SMD Embossed T/R CONN HEADER 1MM 4POS SMD TIN Molex 501331 Series 1mm Pitch 4 Way 2 Row Straight PCB Header, Solder Termination, 1A Headers & Wire Housings 1.0 WtB 4Ckt StrWaferAssyEmbsTpPk HEADER, 1.0MM, PICO-CLASP, 4WAY Header, straight Pitch1 mm Poles 1 x 4 Pico-Clasp™, 501331-0407, Molex Molex PICO-CLASP 系列 1mm节距 4路 (2排) 直 PCB 针座, 焊接端接, 1A , 表面安装 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 商标名 | Pico-Clasp | 其他名称 | WM7881CT |
| 产品类别 | Headers & Wire Housings | 标准包装数量 | Tape & Reel, Cut Tape |
| 工厂包装数量 | 1100 | ||
合规参数
| RoHS | Lead free / RoHS Compliant | 海关税号 | 85366930 |
电气参数
| 量程（°/s） | :MOLEX - Pico-Clasp 501331 Series | 额定电压 | 50 V ac/dc |
| 接触电阻 | 20 mohm | 最大额定电流 | 1A |
| 最小供电电压 | 50VDC/50VAC | ||
机械参数
| 颜色 | Natural | 深度 | 3.5 mm |
| 间距 | 1 mm | 高度 | 5.41 mm |
| 重量 | 0.05 | 包装方式 | Tape & Reel (TR) |
| 端接方式 | Solder | 触头类型 | Male Pin |
| 外壳颜色 | Natural | 安装类型 | Surface Mount |
| 连接器类型 | Header, Shrouded | 接触镀层 | Tin Over Nickel |
| 安装样式 | Surface Mount | 排数 | 2 |
| 触头材料 | Phosphor Bronze | 壳体材料 | Nylon 6/6 |
| 端接样式 | SMD | 触点数 | 4 |
| 接触件端接 | :Surface Mount Vertical | 位数 | 4 |
| 接触镀层厚度 | 40µin (1.02µm) | ||
产品信息
| 类型 | Shrouded Header | 连接器性别 | HDR |
| 系列 | 501331 | CAD图纸 | 3D CAD Model |
| 产品子类型 | Headers | 加载位置数 | All |
环境参数
| 工作温度 | -40C to 85C | ||
