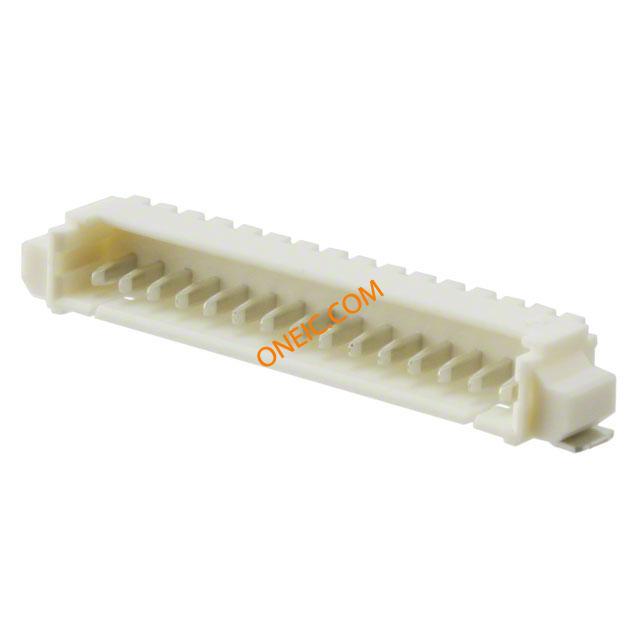

0532611571
| 制造商 | Molex, LLC |
| 描述 | Conn Shrouded Header HDR 15 POS 1.25mm Solder RA SMD Embossed T/R CONN HEADER 15POS 1.25MM R/A SMD Socket; wire-board; male; PIN:15; 1.25mm; SMT; PicoBlade; 1A; tinned |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 其他名称 | WM7632CT | 标准包装数量 | Cut Tape |
合规参数
| RoHS | Lead free / RoHS Compliant | 欧盟RoHS | Compliant |
| 材料阻燃等级 | UL94V-0 | ||
电气参数
| 最大电压 | 125V | 接触电阻 | 20 mohm |
| 最大额定电流 | 1/Contact A | 最小输入电压 | 125V |
| 最小供电电压 | 125V | ||
机械参数
| 颜色 | Natural | 深度 | 5.2 mm |
| 间距 | 1.25 mm | 高度 | 3.4 mm |
| 重量 | 0.71 g | 包装方式 | Embossed Tape and Reel |
| 方向 | horizontal | 端接方式 | Solder |
| 触点形式 | Blade Pin | 触头类型 | Blade Pin |
| 柱间距 | 1.25mm | 外壳颜色 | Natural |
| 安装类型 | Surface Mount | 连接器类型 | Header, Shrouded |
| 接触镀层 | Tin Over Nickel | 安装样式 | Surface Mount |
| 排数 | 1 | 触头材料 | Phosphor Bronze |
| 壳体材料 | Nylon 46 | 总长度 | 23.9 mm |
| 包装数量 | 73 | 连接器 - 电缆 | socket |
| 触点数 | 15 | 位数 | 15 |
| 接触镀层厚度 | 39µin (1.00µm) | 触点材料 - 镀层 | tinned |
| 每排/每行位置数 | All | 第一连接器安装特征 | 1x15 |
产品信息
| SPG | 73 | 类型 | Shrouded Header |
| 连接器性别 | HDR | 系列 | PicoBlade™ 53261 |
| 已删除 | Compliant | 产品特性 | Solder Retention |
| 主要用途 | Solder Retention | 适配器系列 | PicoBlade |
| 单元数量 | 1 | 输出配置 | Surface Mount, Right Angle |
| 加载位置数 | All | ||
环境参数
| 工作温度 | -40C to 85C | ||
