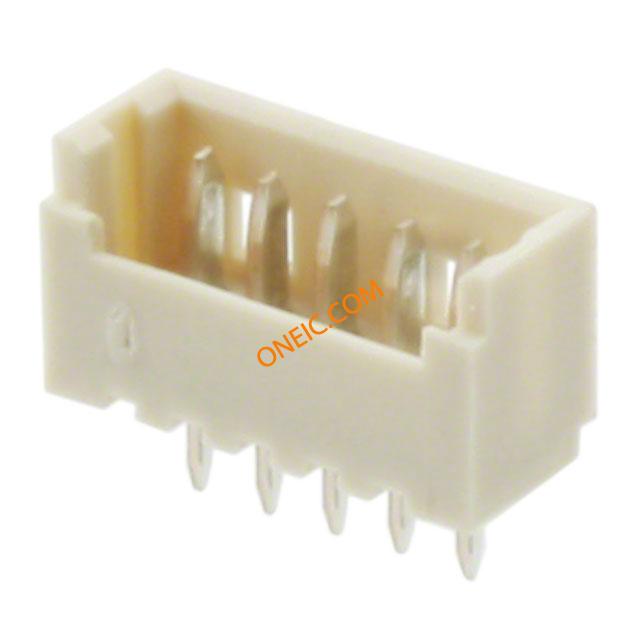

0530470510
| 制造商 | Molex, LLC |
| 描述 | Conn Shrouded Header HDR 5 POS 1.25mm Solder ST Thru-Hole Tray CONN HEADER 5POS 1.25MM VERT TIN Socket; wire-board; male; PIN:5; 1.25mm; THT; PicoBlade; 1A; tinned |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 交货时间 | 35 Days | 子类别 | Connector Headers and PCB Receptacles |
| 标准包装数量 | Trays | ||
合规参数
| RoHS | Lead free / RoHS Compliant | 欧盟RoHS | Compliant |
电气参数
| 最大电压 | 125V | 接触电阻 | 20 mohm |
| 最大额定电流 | 1/Contact A | 最小输入电压 | 125V |
| 最小供电电压 | 125V | ||
机械参数
| 颜色 | Natural | 深度 | 3.2 mm |
| 间距 | 1.25 mm | 高度 | 4.2 mm |
| 重量 | 0.11 g | 包装方式 | Tray |
| 方向 | straight | 端接方式 | Solder |
| 触点形式 | Blade Pin | 触头类型 | Blade Pin |
| 柱间距 | 1.25mm | 外壳颜色 | Off White |
| 安装类型 | Through Hole | 连接器类型 | Header, Shrouded |
| 接触镀层 | Tin | 安装样式 | Through Hole |
| 排数 | 1 | 触头材料 | Phosphor Bronze |
| 壳体材料 | Nylon 66 | 总长度 | 8 mm |
| 包装数量 | 4000 | 连接器 - 电缆 | socket |
| 板面高度 | 0.089" (2.25mm) | 触点数 | 5 |
| 位数 | 5 | 接触长度 - 配合 | 0.089" (2.25mm) |
| 接触镀层厚度 | 35µin (0.90µm) | 触点材料 - 镀层 | tinned |
| 每排/每行位置数 | All | 第一连接器安装特征 | 1x5 |
产品信息
| SPG | 4000 | 类型 | Shrouded Header |
| 连接器性别 | HDR | 系列 | PicoBlade™ 53047 |
| 适配器系列 | PicoBlade | 单元数量 | 1 |
| 行业别名 | 53047-0510, 530470510 | 输出配置 | Through Hole |
| 加载位置数 | All | ||
环境参数
| 工作温度 | -40C to 85C | ||
