点击放大查看

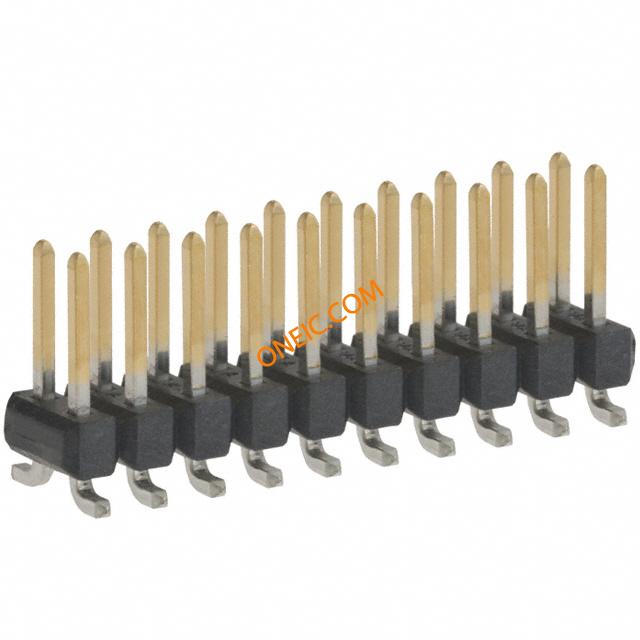

0015910200
| 制造商 | Molex, LLC |
| 描述 | Conn Unshrouded Header HDR 20 POS 2.54mm Solder ST SMD Tube CONN HEADER 20POS .100" STR 15AU |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 交货时间 | 51 Days | 子类别 | Connector Headers and PCB Receptacles |
| 标准包装数量 | 1 | ||
合规参数
| RoHS | Lead free / RoHS Compliant | 欧盟RoHS | Compliant |
电气参数
| 接触电阻 | 15 mohm | 最大额定电流 | 3/Contact A |
| 最小输入电压 | 250VDC|250VAC | 最小供电电压 | 250VDC/250VAC |
机械参数
| 颜色 | Black | 深度 | 5.08 mm |
| 间距 | 0.100" (2.54mm) | 高度 | 9.66 mm |
| 包装方式 | Tube | 排间距 | 0.100" (2.54mm) |
| 端接方式 | Solder | 触头类型 | Male Pin |
| 外壳颜色 | Black | 安装类型 | Surface Mount |
| 连接器类型 | Header, Unshrouded, Breakaway | 接触镀层 | Gold Over Nickel |
| 安装样式 | Surface Mount | 排数 | 2 |
| 触头材料 | Phosphor Bronze | 壳体材料 | Liquid Crystal Polymer |
| 总长度 | 25.4 mm | 触点数 | 20 |
| 位数 | 20 | 接触长度 - 配合 | 0.240" (6.10mm) |
| 接触镀层厚度 | 15µin (0.38µm) | ||
产品信息
| 类型 | Unshrouded Header | 连接器性别 | HDR |
| 已删除 | Compliant | 行业别名 | 15-91-0200, 15910200 |
| 加载位置数 | All | ||
环境参数
| 工作温度 | -40C to 105C | ||
