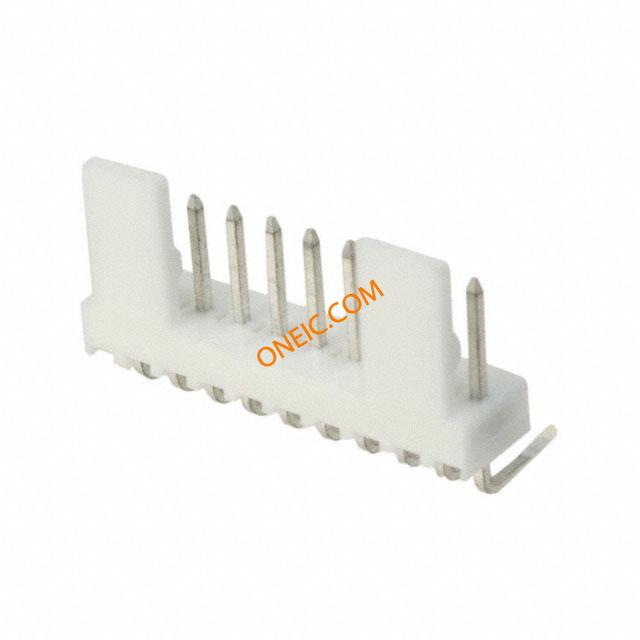

点击放大查看
0022057108
| 制造商 | Molex, LLC |
| 描述 | CONN WIRE-BOARD HDR 10POS 2.54MM Conn Wire to Board HDR 10 POS 2.54mm Solder RA Thru-Hole Bag |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 标准包装数量 | 400 | ||
合规参数
| 零件状态 | Active | 材料阻燃等级 | UL94 V-0 |
电气参数
| 接触电阻 | 10 mohm | 最大额定电流 | 4/Contact A |
| 最小供电电压 | 250V | ||
机械参数
| 颜色 | Natural | 深度 | 14.42 mm |
| 间距 | 0.100" (2.54mm) | 高度 | 5.08 mm |
| 包装方式 | Bulk | 端接方式 | Solder |
| 触头类型 | Male Pin | 外壳颜色 | Natural |
| 安装类型 | Through Hole, Right Angle | 连接器类型 | Header, Unshrouded |
| 接触镀层 | Tin | 紧固类型 | Friction Lock |
| 安装样式 | Through Hole | 排数 | 1 |
| 触头材料 | Brass | 壳体材料 | Nylon 6/6 |
| 总长度 | 25.4 mm | 触点数 | 1 |
| 位数 | 10 | 接触长度 - 配合 | 0.264" (6.70mm) |
| 接触镀层厚度 | 60µin (1.52µm) | ||
产品信息
| 类型 | Wire to Board | 连接器性别 | HDR |
| 加载位置数 | All | ||
环境参数
| 工作温度 | -40C to 105C | ||
