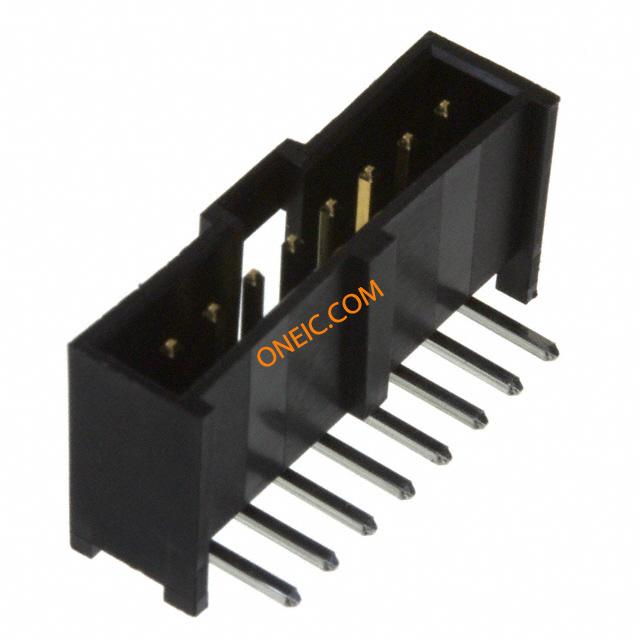

90136-2208
| 制造商 | Molex, LLC |
| 描述 | CONN HEADER 8POS .100" R/A GOLD Molex 90136 Series 2.54mm Pitch 8 Way 1 Row Right Angle PCB Header, Solder Termination, 3A Headers & Wire Housings 2.54MM CGRIDIII HDR 8P R/A SR SHRD AU Conn Shrouded Header HDR 8 POS 2.54mm Solder RA Thru-Hole Tray PCB header 1 x 8P, 90136-2208, Molex Molex C-GRID III 系列 8路 2.54mm节距 (1排) 直角 PCB 针座 , 焊接端接, 3A, 通孔 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 商标名 | C-GRID | 零件号别名 | 0901362208 |
| 产品类别 | Headers & Wire Housings | 标准包装数量 | 1 |
| 工厂包装数量 | 1040 | ||
合规参数
| RoHS | Compliant | ||
电气参数
| 额定电压 | 350 V | 极数 | 1 x 8 |
| 最大额定电流 | 3A | ||
机械参数
| 颜色 | Black | 间距 | 0.100" (2.54mm) |
| 包装方式 | Tray | 方向 | 直角 |
| 端接方式 | Solder | 触头类型 | Male Pin |
| 安装类型 | Through Hole, Right Angle | 连接器类型 | Header, Shrouded |
| 接触镀层 | Gold | 紧固类型 | Latch Holder |
| 排数 | 1 | 连接器样式 | 90° |
| 触头材料 | Brass | 壳体材料 | Polyester |
| 端接排数 | 焊接 | 端接样式 | Through Hole |
| 触点数 | 8 | 位数 | 8 |
| 第一连接器极性 | Male | 连接器 - AC输入 | Gold-plated |
| 接触长度 - 配合 | 0.266" (6.75mm) | 接触镀层厚度 | 15µin (0.38µm) |
产品信息
| 类型 | Shrouded Header | 设计类型 | Shrouded header, single row right angle |
| 系列 | 90136 | 覆盖范围 | 覆盖 |
| CAD图纸 | 3D CAD Model | 产品子类型 | Headers |
| 基础产品编号 | 90136 | 加载位置数 | All |
环境参数
| 工作温度 | - 55 C to + 125 C | ||
文档与媒体
相关型号
90156-0148
molex
Conn Housing RCP 8 POS 2.54mm Crimp ST Bag CONN HOUSING 8POS .100" CRIMP 8 way single row locking housing Headers & Wire Housings 8P HOUSING HOUSING FRICTION LOCK, 8WAY Crimp housing 1 x 8P, 90156-0148, Molex Molex C-GRID III 系列 2.54mm 节距 8 路 直 母 压接连接器外壳
¥1.3600
详情

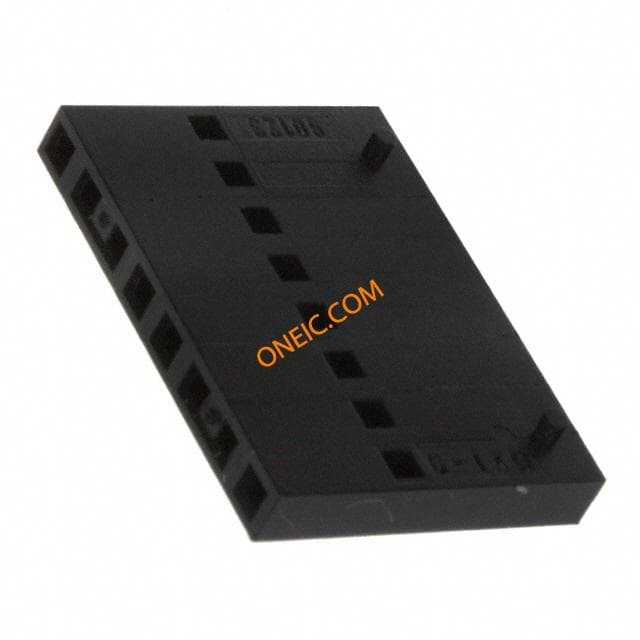

90123-0108
