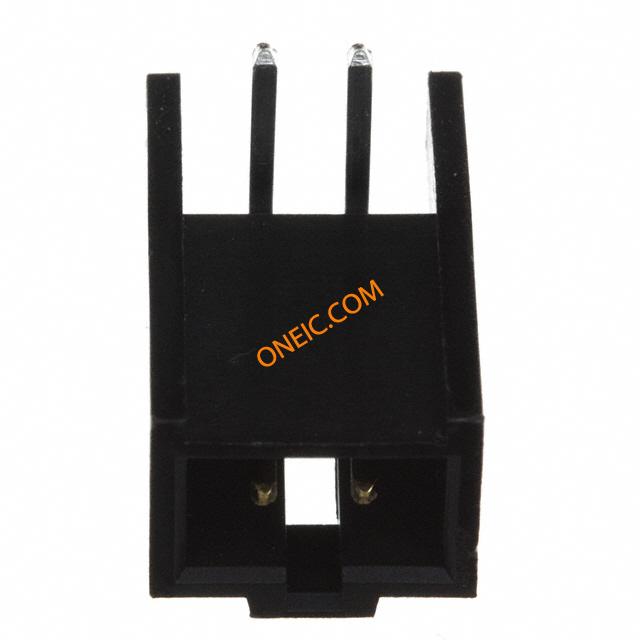

90136-2202
| 制造商 | Molex, LLC |
| 描述 | CONN HEADER 2POS .100" R/A GOLD Molex 90136 Series 2.54mm Pitch 2 Way 1 Row Right Angle PCB Header, Solder Termination, 3A Headers & Wire Housings 2.54MM CGRIDIII HDR 2P R/A SR SHRD AU Conn Shrouded Header HDR 2 POS 2.54mm Solder RA Thru-Hole Tray HEADER, 2WAY PCB header 1 x 2P, 90136-2202, Molex Molex C-GRID III 系列 2.54mm节距 2路 (1排) 直角 PCB 针座, 焊接端接, 3A , 通孔 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 商标名 | C-GRID | 零件号别名 | 0901362202 |
| 产品类别 | Headers & Wire Housings | 标准包装数量 | 1 |
| 工厂包装数量 | 3040 | ||
合规参数
| RoHS | Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 海关税号 | 85369010 | ||
电气参数
| 量程（°/s） | :MOLEX - C-Grid III 90136 Series | 额定电压 | 350 V |
| 最大额定电流 | 3A | ||
机械参数
| 颜色 | Black | 间距 | 0.100" (2.54mm) |
| 重量 | 0.00001 | 包装方式 | Tray |
| 端接方式 | Solder | 触头类型 | Male Pin |
| 安装类型 | Through Hole, Right Angle | 连接器类型 | Header, Shrouded |
| 接触镀层 | Gold | 紧固类型 | Latch Holder |
| 排数 | 1 | 触头材料 | Brass |
| 壳体材料 | Polyester | 端接样式 | Through Hole |
| 触点数 | 2 | 接触件端接 | :PCB |
| 位数 | 2 | 接触长度 - 配合 | 0.266" (6.75mm) |
| 接触镀层厚度 | 15µin (0.38µm) | ||
产品信息
| 类型 | Shrouded Header | 连接器性别 | :Header |
| 系列 | 90136 | CAD图纸 | 3D CAD Model |
| 产品子类型 | Headers | 加载位置数 | All |
