点击放大查看

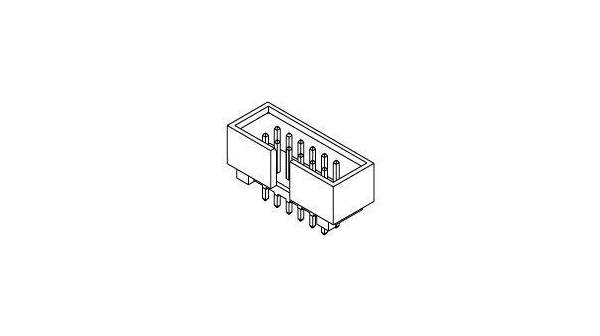

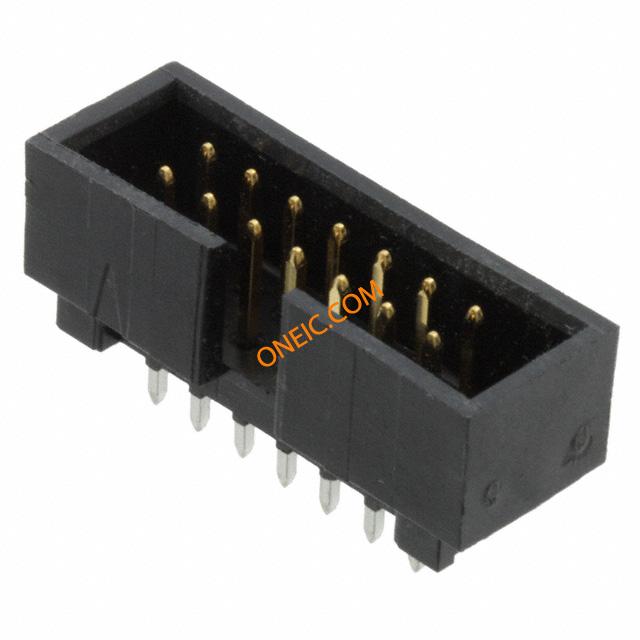

70246-1401
| 制造商 | Molex, LLC |
| 描述 | CONN HEADER 14POS .100 VERT GOLD Molex 70246 Series 2.54mm Pitch 14 Way 2 Row Straight PCB Header, Solder Termination, 2.5A Headers & Wire Housings HDR 2X07P VT SHRD LOW PROF Conn Shrouded Header HDR 14 POS 2.54mm Solder ST Thru-Hole Tray PCB header 2 x 7P, 70246-1401, Molex Molex C-Grid 系列 2.54mm节距 14路 (2排) 直 PCB 针座, 焊接端接, 2.5A , 通孔 |
| 分类 |
商业参数
| 商标名 | C-Grid | 零件号别名 | 0702461401 |
| 产品类别 | Headers & Wire Housings | 标准包装数量 | 1 |
| 工厂包装数量 | 960 | ||
合规参数
| RoHS | Compliant | ||
电气参数
| 额定电压 | 250 V ac | 极数 | 2 x 7 |
| 最大额定电流 | 2.5A | ||
机械参数
| 颜色 | Black | 间距 | 0.100" (2.54mm) |
| 包装方式 | Tray | 方向 | 直 |
| 排间距 | 0.100" (2.54mm) | 端接方式 | Solder |
| 触点形式 | Male Pin | 触头类型 | Male Pin |
| 引脚间距 | 0.100" (2.54mm) | 安装类型 | Through Hole |
| 连接器类型 | Header, Shrouded | 接触镀层 | Gold |
| 排数 | 2 | 连接器样式 | Double row |
| 触头材料 | Copper Alloy | 壳体材料 | Polyester |
| 端接排数 | 焊接 | 端接样式 | Through Hole |
| 板面高度 | 0.240" (6.10mm) | 触点数 | 14 |
| 位数 | 14 | 第一连接器极性 | Male |
| 连接器 - AC输入 | Gold-plated | 接触长度 - 配合 | 0.240" (6.10mm) |
| 接触镀层厚度 | 15µin (0.38µm) | 每排/每行位置数 | All |
产品信息
| 类型 | Shrouded Header | 设计类型 | Header, dual row vertical |
| 系列 | 70246 | 覆盖范围 | 覆盖 |
| CAD图纸 | 3D CAD Model | 产品子类型 | Headers |
| 基础产品编号 | 70246 | 输出配置 | Through Hole |
| 加载位置数 | All | ||
