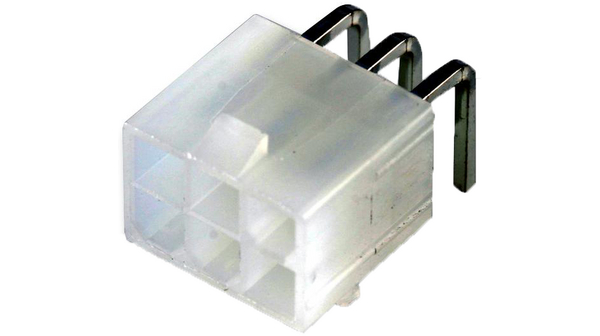

点击放大查看
39-30-0060
| 制造商 | Molex, LLC |
| 描述 | CONN HEADER 6POS 4.2MM R/A TIN Molex 5569 Series 4.2mm Pitch 6 Way 2 Row Right Angle PCB Header, Solder Termination, 8A Headers & Wire Housings 6 CKT R/A HEADER Conn Power HDR 6 POS 4.2mm Solder RA Thru-Hole 6 Terminal 1 Port Bag HEADER, MINI-FIT, R/A, DUAL ROW, 6WAY Conn; Header; 4.20mm Pitch; PCB; 3 Cir; Rt Ang; Sngl; Mini-Fit, Jr; w/Peg; Tin Male header Pitch4.2 mm Poles 2 x 3 Double row / 90° / with shroud Mini-Fit Jr, 39-30-0060, Molex Molex MINI-FIT JR. 系列 4.2mm节距 6路 (2排) 直角 PCB 针座, 焊接端接, 8A , 通孔 |
| 分类 |
商业参数
| 商标名 | Mini-Fit Jr. | 零件号别名 | 0039300060 39-30-0060-PB 5569-06A2-210 |
| 产品类别 | Headers & Wire Housings | 工厂包装数量 | 300 |
合规参数
| RoHS | RoHS Compliant | 海关税号 | 85369010 |
| 认证机构 | :CSA, UL | 材料阻燃等级 | :UL94V-0 |
电气参数
| 量程（°/s） | :MOLEX - Mini-Fit Jr. 5569 Series | 额定电压 | 600 V ac |
| 工作电压 | :600V | 最大额定电流 | 8A |
机械参数
| 间距 | 4.2mm | 重量 | 0.002316 |
| 材料（通用） | :Nylon | 排间距 | 5.5 mm |
| 端接方式 | Solder | 安装类型 | Right Angle |
| 接触镀层 | Tin | 排数 | 2 |
| 触头材料 | Gold Plated | 壳体材料 | Nylon |
| 端接样式 | Through Hole | 第一触头极性 | Pin (Male) |
| 连接器颜色 | :Natural | 触点数 | 6 |
| 接触件端接 | :Solder | ||
产品信息
| 类型 | Wire to Board | 连接器性别 | :Header |
| 系列 | 5569 | CAD图纸 | 3D CAD Model |
| 产品子类型 | Header Assemblies | ||
环境参数
| 插拔次数 | :30 | 工作温度 | :105°C |
