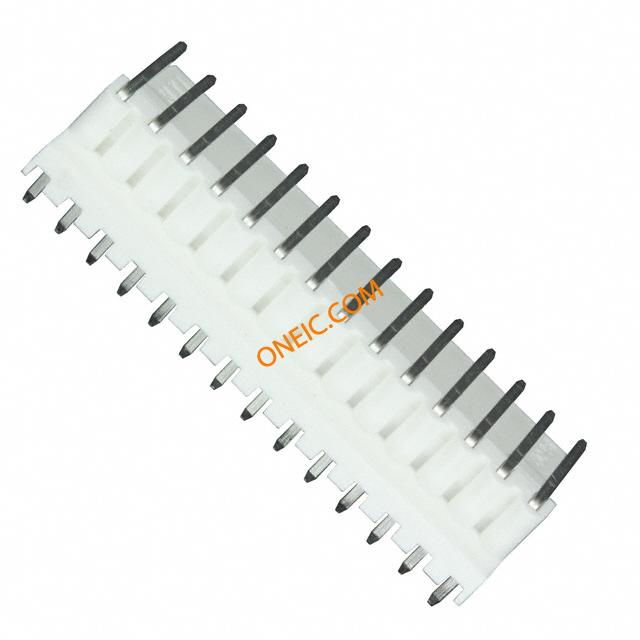

22-05-1142
| 制造商 | Molex, LLC |
| 描述 | CONN HEADER 14POS 2.5MM R/A TIN Headers & Wire Housings 2.5MM RA 14P HDR FRICTION LOCK SN 2.50mm Pitch Wire-to-Board Header, Right Angle, Friction Lock, 14 Circuits, Tin (Sn) Plating WAFER ASSEMBLY, 2.50MM, 14WAY |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 商标名 | KK | 零件号别名 | 0022051142 5046-14A |
| 产品类别 | Headers & Wire Housings | 标准包装数量 | 1 |
| 工厂包装数量 | 250 | ||
合规参数
| RoHS | RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 海关税号 | 85369010 | ||
电气参数
| 量程（°/s） | :MOLEX - 5046 Series | 额定电压 | 250 V |
| 最大额定电流 | 1.5 A, 2 A, 2.5 A, 3 A | ||
机械参数
| 颜色 | Natural | 间距 | 0.098" (2.50mm) |
| 重量 | 0.00001 | 包装方式 | Bulk |
| 端接方式 | Solder | 触头类型 | Male Pin |
| 安装类型 | Through Hole, Right Angle | 连接器类型 | Header, Unshrouded |
| 接触镀层 | Tin | 紧固类型 | Friction Lock |
| 排数 | 1 | 触头材料 | Brass |
| 端接样式 | Through Hole | 触点数 | 14 |
| 接触件端接 | :Through Hole Right Angle | 位数 | 14 |
| 接触长度 - 配合 | 0.295" (7.49mm) | 接触镀层厚度 | 200µin (5.08µm) |
产品信息
| 类型 | Pin Strip | 连接器性别 | :Header |
| 系列 | 5046 | 产品子类型 | Headers |
| 加载位置数 | All | ||
