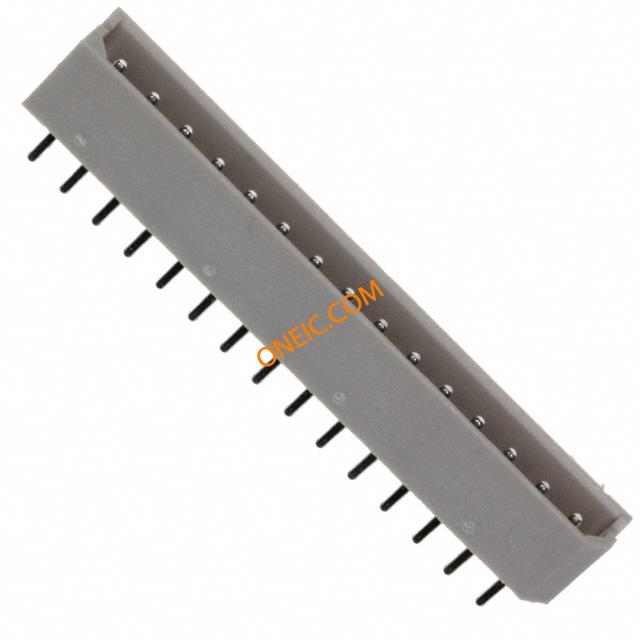

点击放大查看
22-03-5155
| 制造商 | Molex, LLC |
| 描述 | CONN HEADER 15POS 2.5MM VERT TIN Molex 5267 Series 2.5mm Pitch 15 Way 1 Row Straight PCB Header, Solder Termination, 3A Headers & Wire Housings 2.5MM VERT HDR 15P SHROUDED Conn Shrouded Header HDR 15 POS 2.5mm Solder ST Thru-Hole Bag HEADER, 2.5MM, 15WAY Socket; wire-board; male; PIN:15; 2.5mm; THT; SPOX; 3A; tinned; 20mΩ Molex SPOX 系列 2.5mm节距 15路 (1排) 直 PCB 针座, 焊接端接, 3A , 通孔 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 商标名 | SPOX | 零件号别名 | 0022035155 5267-15A |
| 产品类别 | Headers & Wire Housings | 标准包装数量 | 1 |
| 工厂包装数量 | 8000 | ||
合规参数
| RoHS | Compliant | 海关税号 | 85369010 |
电气参数
| 量程（°/s） | :MOLEX - SPOX 5267 Series | 额定电压 | 250 V |
| 额定电压值 | 250V | 接触电阻 | 20mΩ |
| 最大额定电流 | 3A | ||
机械参数
| 间距 | 0.098" (2.50mm) | 重量 | 0.005 |
| 包装方式 | Bulk | 方向 | straight |
| 端接方式 | Solder | 触头类型 | Male Pin |
| 引脚间距 | :2.5mm | 柱间距 | 2.5mm |
| 安装类型 | Through Hole | 连接器类型 | Header, Shrouded |
| 接触镀层 | Tin | 排数 | 1 |
| 触头材料 | Brass | 壳体材料 | Nylon |
| 包装数量 | 5000 | 尺寸/外形 | see |
| 连接器 - 电缆 | socket | 端接样式 | Through Hole |
| 触点数 | 15 | 接触件端接 | :Through Hole Vertical |
| 位数 | 15 | 接触长度 - 配合 | 0.138" (3.50mm) |
| 触点材料 - 镀层 | tinned | 第一连接器安装特征 | 1x15 |
产品信息
| SPG | 5000 | 类型 | Shrouded Header |
| 设计类型 | see | 连接器性别 | :Header |
| 系列 | 5267 | CAD图纸 | 3D CAD Model |
| 产品子类型 | Headers | 适配器系列 | SPOX |
| 单元数量 | 5000 | 加载位置数 | All |
环境参数
| 工作温度 | -40...105°C | ||
