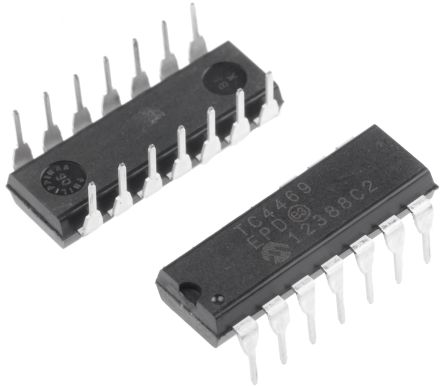

点击放大查看
TC4469EPD
| 制造商 | Microchip Technology Inc. |
| 描述 | MOSFET DRVR 1.2A 4-OUT Lo Side Inv/Non-Inv 14-Pin PDIP 1.2A Quad MOSFET Drvr, NAND I/P IC MOSFET DVR AND/INV 14DIP MOSFET Driver Quad 1.2A Logic PDIP14 Gate Drivers 1.2A Quad NAND I/P Microchip 4路 MOSFET 功率驱动器, 1.2A, 全桥, 14针 PDIP封装 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 最小起订量 | 188 | 产品 | MOSFET Gate Drivers |
| 单位包装 | 30 | 产品类别 | Gate Drivers |
| 标准包装数量 | Rail / Tube | 工厂包装数量 | 30 |
合规参数
| RoHS | Lead free / RoHS Compliant | ||
电气参数
| 下降时间 | 25 ns | 延迟时间 | 40ns |
| 输入类型 | Inverting and Non-Inverting | 定时器类型 | 全桥 |
| 额定电压 | 4.5 V | 上升时间（典型） | 25 ns |
| 输出电流 | 4 mA | 供电电流 | 4 mA |
| 驱动电路 | Low Side | 供电电压 | 4.5 V ~ 18 V |
| 输出数量 | 4 | 峰值输出电流 | 1.2(Typ) A |
| 最小供电电压 | 18 V | 平均正向功率 | 800 mW |
| 最大功耗 | 800 mW | 输入逻辑高电平 | CMOS |
| 输出数量与类型 | 4 | 滑臂电阻（欧姆）（典型） | 10 Ohm |
| 峰值脉冲电流（10/1000µs） | 1.2A | ||
机械参数
| 宽度 | 6.6mm | 高度 | 3.68mm |
| 长度 | 19.3mm | 包装方式 | Tube |
| 安装类型 | Through Hole | 安装样式 | Through Hole |
| 引脚数 | 14 | 封装形式 | 14PDIP |
| 冷却的封装 | PDIP | 包装数量 | PDIP |
| 尺寸/外形 | 19.3 x 6.6 x 3.68mm | 位数 | 14 |
| 供应商器件封装 | 14-PDIP | ||
产品信息
| 类型 | Low Side | 系列 | TC4469 |
| 制造商全称 | Microchip Technology | 配置 | Low-Side |
| 驱动器数量 | 4 | 电机类型 - AC, DC | Full Bridge |
| 配置数 | 4 | ||
环境参数
| 工作温度 | -40 to 85 °C | ||
