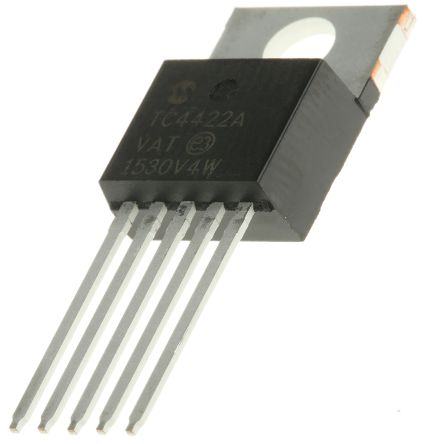

点击放大查看
TC4422AVAT
| 制造商 | |
| 描述 | MOSFET DRVR 10A 1-OUT Lo Side Non-Inv 5-Pin(5+Tab) TO-220 Tube 1xMOSFETDr 9A 18V N TO220 THT IC MOSFET DVR 9A NON-INV TO220-5 MOSFET non-inverting driver, 9A, TO220-5 9A SNGL MOSFET DRVR Gate Drivers 9A Sngl MOSFET Drvr DRIVER, MOSFET, SINGL 9A, TO-220-5 9ASNGLMOSFETDRVR Driver; 10A; Channels:1; non-inverting; 4.5÷18V; TO220-5 Driver IC TO-220-5,3.6 Ohm, TC4422AVAT, Microchip Microchip MOSFET 功率驱动器, 10A, 非反相, 5针 TO-220封装 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 最小起订量 | 200 | 产品 | MOSFET Gate Drivers |
| 单位包装 | 50 | 产品类别 | Gate Drivers |
| 标准包装数量 | Rail / Tube | 工厂包装数量 | 50 |
| 标准封装名称 | TO-220 | ||
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 欧盟RoHS | Compliant | 海关税号 | 85423190 |
| 汽车级 | NO | 抗辐射加固 | No |
| 无铅定义 | RoHS-conform | 故障保护 | NANY/N/NA/NAN |
电气参数
| 输出端 | non-inverting | 下降时间 | 60 ns |
| 延迟时间 | 38ns | 输入类型 | Non-Inverting |
| 额定电压 | 4.5 V | 上升时间（典型） | 34 ns |
| 输出电流 | 9 A | 供电电流 | 0.25 mA |
| 驱动电路 | Low Side | 供电电压 | 4.5 V ~ 18 V |
| 输出数量 | 1 | 通道数量 | 1 |
| 峰值输出电流 | 10(Typ) A | 最小输入电压 | 18V |
| 输出电压（最大） | :17.975V | 最小供电电压 | 18 V |
| 输入逻辑低电平 | CMOS/TTL | 最大功耗 | :1.6W |
| 传播延迟时间 | 49 ns | 输入逻辑高电平 | CMOS|TTL |
| 导通电阻（最大） | NY/N/NA/NAN | 反向恢复时间（trr） | 26ns |
| 传播速度（VoP） | 4.5V | 滑臂电阻（欧姆）（典型） | 0.8|1.25 Ohm |
| 峰值脉冲电流（10/1000µs） | 10A | 漏电流（IS(off)）（最大） | NY/N/NA/NAN |
| 最大传播延迟 @ V, 最大CL | 32 ns | 冲击放电电流 (8/20µs) | 28ns |
| 传播延迟 tpLH / tpHL（最大） | 49 | 共模瞬态抗扰度（最小） | Extended |
机械参数
| 宽度 | 4.83mm | 高度 | 9.02mm |
| 长度 | 10.67mm | 重量 | 0.000104 |
| 包装方式 | Tube | 封装体颜色 | :TO-220 |
| 端接方式 | :Through Hole | 安装类型 | Through Hole |
| 安装样式 | Through Hole | 引脚数 | :5 |
| 封装形式 | 5TO-220 | 冷却的封装 | TO-220 |
| 材料表面处理 | :- | 包装数量 | TO-220 |
| 尺寸/外形 | 10.67 x 4.83 x 9.02mm | 位数 | 5 |
| 供应商器件封装 | TO-220-5 | ||
产品信息
| SPG | 50 | 类型 | Non-Inverting |
| 基本单元 | :4422 | 匹配码 | TC4422AVAT |
| 配置 | Low-Side | 单元数量 | 1 |
| 模块/板类型 | :Low Side | 驱动器数量 | 1 |
| 标准交期 | 14 weeks | 应用细节 | 1xDriver |
| 配置数 | 1 | ||
环境参数
| 工作温度 | -40 to 125 °C | 结工作温度 | -40°C |
