首页产品分类集成电路嵌入式微控制器应用处理器PIC32MX460F256L-80I/PT

点击放大查看

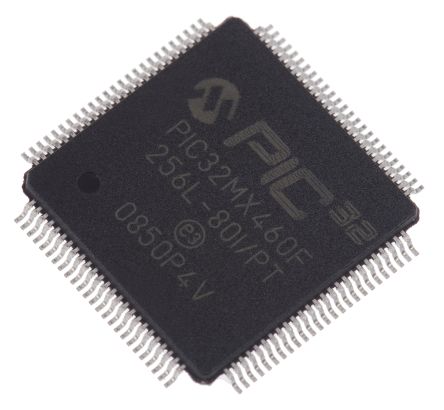

PIC32MX460F256L-80I/PT

制造商	Microchip Technology Inc.
描述	MCU 32-bit PIC32 PIC RISC 256KB Flash 2.5V/3.3V 100-Pin TQFP Tray 32-bit Microcontrollers - MCU 256KB Flash 32KBRAM 80MHz 10B ADC DMA 32 bit MCU TQFP100 IC MCU 32BIT 256KB FLASH 100TQFP PIC32MX460F256L-80I/PT, 32 bit Microcontroller PIC 80MHz 256+12kb Flash, 32kb RAM, 2xUSB I2C SPI 100-Pin TQFP MCU, 32BIT, 256K FLASH, USB-OTG, 100TQFP Microcontroller 32 Bit TQFP-100, PIC32MX460F256L-80I/PT, Microchip Microchip PIC32MX 系列 32 bit PIC MCU, 80MHz, 12 kB、256 kB ROM 闪存, 32 kB RAM 2xUSB, 100针 TQFP封装 PIC32MX 256K TQFP100 85°C
分类	集成电路嵌入式微控制器应用处理器

对参数有疑问？问 AI 助手

商业参数

最小起订量	1	单位包装	119
其他名称	PIC32MX460F256L80IPT	产品类别	32-bit Microcontrollers - MCU
标准包装数量	Trays	工厂包装数量	119

合规参数

RoHS	RoHS Compliant	SVHC	:No SVHC (20-Jun-2013)
海关税号	85411000	汽车级	NO
抗辐射加固	No	无铅定义	RoHS-conform

电气参数

转速	80 MHz	定时器	5 x 16 bit
以太网	0	RAM 大小	32 KB
内核大小	32-Bit	核心类型	PIC
频率	80 MHz	接口	I2C/SPI/UART/USB
时钟速率	80 MHz	EEPROM容量	0Byte
存储器容量	32 KB	存储器类型	FLASH
显示类型	no	I/O 数量	85
额定电压	2.3 → 3.6 V	看门狗定时器	1
时钟频率	:80MHz	数据转换器	A/D 16x10b
最大频率	80MHz	DAC数量	5
振荡器类型	Internal	供电电压	2.5\|3.3 V
数字I/O线数	85pins	分辨率（位）	10Bit
通道数量	16	模拟输入/输出	2
程序存储器大小	256 KB	程序存储器类型	Flash
ADC/DAC 数量	16channels	最小输入电压	3.6V
最小供电电压	2.3 V	频率（中心/带宽）	16bit
每元件位数	10 bit	供电电压 (Vcc/Vdd)	2.3 V ~ 3.6 V

机械参数

宽度	12mm	高度	1.05mm
长度	12mm	重量	0.02
包装方式	Tray	端接方式	:SMD
安装类型	Surface Mount	安装样式	SMD/SMT
引脚数	:100	封装形式	100TQFP
冷却的封装	TQFP	材料表面处理	:MSL 3 - 168 hours
尺寸/外形	12 x 12 x 1.05mm	位数	100
供应商器件封装	100-TQFP (12x12)	核心数/总线宽度	32 Bit
脉冲宽度失真（最大）	5(CCP)

产品信息

USB	OTG	系列	PIC32MX4
匹配码	PIC32MX460F256L-80I/PT	CAN编号	0
闪存大小	:256KB	SPI编号	2
片内RAM（通道数×位宽）	16-chx10-bit	外设	Brown-out Detect/Reset, DMA, POR, PWM, WDT
架构	RISC	连接性	I²C, IrDA, LIN, PMP, SPI, UART/USART, USB OTG
可编程性	Yes	核心处理器	MIPS32® M4K™
定时器数量	5	控制器系列	:PIC32
标准交期	17 weeks	射频系列/标准	PIC32
A/D转换器数量	:16

环境参数

测试温度	-40°C	工作温度	-40 to 85 °C
结工作温度	85C

文档与媒体

PDF 文档

PIC32 USB PIM Schematic

PDF 文档

61143H.pdf

PDF 文档

PIC32 User Guide

在线文档

PIC32MX Flash Programming Spec

在线文档

PIC32MX3xx,4xx Datasheet

PDF 文档

PIC32MX User Guide

在线文档

PIC32MX3zz,PIC32MX4zz Family Errata & DataSheet Clarification

在线文档

PIC32 Microcontroller Families

PDF 文档

1669428.pdf
