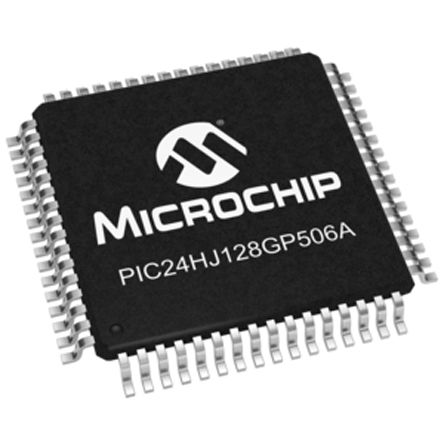

PIC24HJ128GP506A-I/PT
| 制造商 | Microchip Technology Inc. |
| 描述 | MCU 16-bit PIC24 PIC RISC 128KB Flash 3.3V 64-Pin TQFP Tray 16 bit MCU TQFP64 IC MCU 16BIT 128KB FLASH 64TQFP PIC24HJ128GP506A-I/PT, 16 bit Microcontroller PIC 40MIPS 128kb Flash, 8kb RAM, I2C SPI 64-Pin TQFP 16-bit Microcontrollers - MCU 16 Bit MCU 40MIPS 128KB FLASH MCU, 16BIT, PIC24F, 80MHZ, TQFP-64 IC, 16BIT MCU, PIC24H, 40MHZ, TQFP-64 IC,PIC24HJ128GP506A-I/P Microchip PIC24HJ 系列 16 bit PIC MCU, 40MIPS, 128 kB ROM 闪存, 8 kB RAM, 64针 TQFP封装 PIC24HJ 128K TQFP64 85°C |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 最小起订量 | 1 | 单位包装 | 160 |
| 其他名称 | PIC24HJ128GP506AIPT | 产品类别 | 16-bit Microcontrollers - MCU |
| 标准包装数量 | Trays | 工厂包装数量 | 160 |
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (16-Dec-2013) |
| 海关税号 | 85423190 | 抗辐射加固 | No |
| 无铅定义 | RoHS-conform | ||
电气参数
| 转速 | 40 MHz | 定时器 | 9 x 16 bit |
| RAM 大小 | 8 KB | 内核大小 | 16-Bit |
| 核心类型 | PIC | 频率 | 40 MHz |
| 接口 | CAN/I2C/SPI/UART | 时钟速率 | 7.37 MHz |
| 分辨率 | 16bit | 存储器容量 | 8192 B |
| 存储器类型 | FLASH | I/O 数量 | 53 |
| 额定电压 | 3 → 3.6 V | 看门狗定时器 | 1 |
| 时钟频率 | :40MHz | 数据转换器 | A/D 18x10b/12b |
| 最大频率 | 40MHz | DAC数量 | 1 |
| 振荡器类型 | Internal | 供电电压 | 3.3 V |
| 数字I/O线数 | 53pins | 分辨率（位） | 16bit |
| 通道数量 | 2 | 程序存储器大小 | 128 KB |
| 程序存储器类型 | Flash | ADC/DAC 数量 | 18channels |
| 最小输入电压 | 2V | 最小供电电压 | 3 V |
| 频率（中心/带宽） | 16bit | 每元件位数 | 16 bit |
| 供电电压 (Vcc/Vdd) | 3 V ~ 3.6 V | ||
机械参数
| 宽度 | 10mm | 高度 | 1.05mm |
| 长度 | 10mm | 重量 | 0.0001 |
| 包装方式 | TRAY | 安装类型 | Surface Mount |
| 安装样式 | SMD/SMT | 引脚数 | :64 |
| 封装形式 | 64TQFP | 冷却的封装 | TQFP |
| 材料表面处理 | :MSL 3 - 168 hours | 尺寸/外形 | 10 x 10 x 1.05mm |
| 位数 | 64 | 供应商器件封装 | 64-TQFP (10x10) |
| 核心数/总线宽度 | 16 Bit | 脉冲宽度失真（最大） | 8 x16 bit |
产品信息
| USB | No | 系列 | PIC24H |
| 产品特性 | CAN Controller | 匹配码 | PIC24HJ128GP506A-I/PT |
| CAN编号 | 1 | SPI编号 | 2 |
| 片内RAM（通道数×位宽） | 18-chx12-bit | 外设 | Brown-out Detect/Reset, DMA, POR, PWM, WDT |
| 架构 | RISC | 连接性 | CAN, I²C, IrDA, LIN, SPI, UART/USART |
| 可编程性 | Yes | 核心处理器 | PIC |
| 定时器数量 | 9 | 控制器系列 | :PIC24HJxxxGPxxx |
| 标准交期 | 14 weeks | 射频系列/标准 | PIC24 |
环境参数
| 测试温度 | -40°C | 工作温度 | -40 to 85 °C |
| 结工作温度 | 85C | ||
