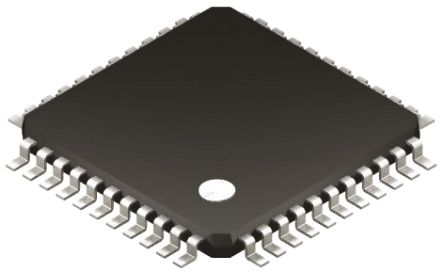

PIC24FJ64GA004-E/PT
| 制造商 | Microchip Technology Inc. |
| 描述 | MCU 16-bit PIC24 PIC RISC 64KB Flash 2.5V/3.3V 44-Pin TQFP Tray 16-bit Family, 16 MIPS, 64KB Flash, IC MCU 16BIT 64KB FLASH 44TQFP 16-bit Microcontrollers - MCU 16B 64KB Flash I/O 16 MIPS nanoWatt MCU 16-bit PIC24F PIC RISC 64KB Flash 2.5V/3.3V 44-Pin TQFP Tray Microchip PIC24FJ 系列 16 bit PIC MCU, 32MHz, 64 kB ROM 闪存, 8 kB RAM, 44针 TQFP封装 PIC24FJ 64K TQFP44 125° |
| 分类 |
商业参数
| 最小起订量 | 225 | 产品 | MCU |
| 单位包装 | 160 | 其他名称 | PIC24FJ64GA004EPT |
| 产品类别 | 16-bit Microcontrollers - MCU | 标准包装数量 | Trays |
| 工厂包装数量 | 160 | ||
合规参数
| RoHS | Lead free / RoHS Compliant | 汽车级 | NO |
| 抗辐射加固 | No | 无铅定义 | RoHS-conform |
电气参数
| 转速 | 32 MHz | 定时器 | 2 x 32位，5 x 16位 |
| 以太网 | 0 | RAM 大小 | 8 KB |
| 内核大小 | 16-Bit | 核心类型 | PIC |
| 频率 | 32 MHz | 接口 | I2C/SPI/UART |
| 时钟速率 | 32 MHz | 分辨率 | 10Bit |
| EEPROM容量 | 0 Byte | 存储器容量 | 8 KB |
| 存储器类型 | 闪存 | 输入信号 | 2 |
| I/O 数量 | 35 | 计数器/定时器 | 5 |
| 看门狗定时器 | 1 | 数据转换器 | A/D 13x10b |
| FPGA 核心单元数 | PIC | 最大频率 | 32MHz |
| DAC数量 | 5 | 振荡器类型 | Internal |
| 供电电压 | 2.5|3.3 V | 数字I/O线数 | 35 pins |
| 分辨率（位） | 10 bit | 串行接口 | 2 |
| 通道数量 | 13 | 采样频率 | 500ksps |
| 模拟输入/输出 | 1（13 x 10 位） | 程序存储器大小 | 64 KB |
| 程序存储器类型 | Flash | ADC/DAC 数量 | 13 |
| 最小输入电压 | 3.6 V | 最小供电电压 | 2/2.2 V |
| 计数器/定时器数量 | 5 Timer | 每元件位数 | 10 bit |
| 供电电压 (Vcc/Vdd) | 2 V ~ 3.6 V | 独立延迟数量 | 5 |
机械参数
| 宽度 | 10mm | 高度 | 1.05mm |
| 长度 | 10mm | 包装方式 | Tray |
| 安装类型 | Surface Mount | 连接器类型 | 2 |
| 安装样式 | SMD/SMT | 引脚数 | 44 |
| 封装形式 | 44TQFP | 冷却的封装 | TQFP |
| 包装数量 | TQFP | 尺寸/外形 | 10 x 10 x 1.05mm |
| 触点数 | 1 | 位数 | 44 |
| 供应商器件封装 | 44-TQFP (10x10) | 核心数/总线宽度 | 16 Bit |
| 脉冲宽度失真（最大） | 5 x 16 位 | ||
产品信息
| USB | 0 | 系列 | PIC24F |
| 功能 | Y | 片内RAM（通道数×位宽） | 13-chx10-bit |
| 外设 | Brown-out Detect/Reset, LVD, POR, PWM, WDT | 架构 | RISC |
| 连接性 | I²C, PMP, SPI, UART/USART | 制造商全称 | Microchip Technology |
| 架构类型 | 哈佛 | 可编程性 | Yes |
| 核心处理器 | PIC | 定时器数量 | 5 |
| 定时器分辨率 | 16 bit, 32 bit | 射频系列/标准 | PIC24 |
| 输入数量及类型 | 35 I/O | ||
环境参数
| 测试温度 | 85 °C | 工作温度 | -40 to 125 °C |
| 结工作温度 | 125C | ||
