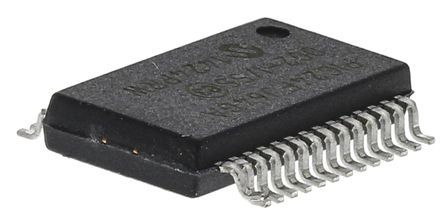

PIC24FJ64GA002-I/SS
| 制造商 | Microchip Technology Inc. |
| 描述 | MCU 16-bit PIC24 PIC RISC 64KB Flash 2.5V/3.3V 28-Pin SSOP Tube 16 bit MCU SSOP28 IC MCU 16BIT 64KB FLASH 28SSOP PIC24FJ64GA002-I/SS, 16 bit Microcontroller PIC 32MHz 64kb Flash, 8kb RAM, I2C SPI 28-Pin SSOP 16-bit Microcontrollers - MCU 64KB FLSH 4096Bs RAM 16B nanoWatt MCU 16-bit PIC24F PIC RISC 64KB Flash 2.5V/3.3V 28-Pin SSOP Tube MCU, 16BIT, PIC24F, 64MHZ, SSOP-28 Microcontroller 16 Bit SSOP-28, PIC24FJ64GA002-I/SS, Microchip Microchip PIC24FJ 系列 16 bit PIC MCU, 32MHz, 64 kB ROM 闪存, 8 kB RAM, 28针 SSOP封装 PIC24FJ 64K SSOP28 85°C |
| 分类 |
商业参数
| 最小起订量 | 1 | 单位包装 | 47 |
| 其他名称 | PIC24FJ64GA002ISS | 产品类别 | 16-bit Microcontrollers - MCU |
| 标准包装数量 | Rail / Tube | 工厂包装数量 | 47 |
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (16-Dec-2013) |
| 海关税号 | 85423190 | 抗辐射加固 | No |
| 无铅定义 | RoHS-conform | ||
电气参数
| 转速 | 32 MHz | 定时器 | 5 x 16 bit |
| RAM 大小 | 8 KB | 内核大小 | 16-Bit |
| 核心类型 | PIC | 频率 | 32 MHz |
| 接口 | I2C/SPI/UART | 时钟速率 | 32 MHz |
| 分辨率 | 10bit | EEPROM容量 | 0Byte |
| 存储器容量 | 16KByte | 存储器类型 | FLASH |
| 显示类型 | 0 | I/O 数量 | 21 |
| 额定电压 | 2 → 3.6 V | 看门狗定时器 | 1 |
| 时钟频率 | :32MHz | 数据转换器 | A/D 10x10b |
| 最大频率 | 32MHz | DAC数量 | 5 |
| 振荡器类型 | Internal | 供电电压 | 2.5|3.3 V |
| 数字I/O线数 | 16pins | 分辨率（位） | 10Bit |
| 通道数量 | 2 | 程序存储器大小 | 64 KB |
| 程序存储器类型 | Flash | ADC/DAC 数量 | 10channels |
| 最小输入电压 | 3.6V | 最小供电电压 | 2/2.2 V |
| 频率（中心/带宽） | 16bit | 每元件位数 | 10 bit |
| 供电电压 (Vcc/Vdd) | 2 V ~ 3.6 V | ||
机械参数
| 宽度 | 5.6mm | 高度 | 1.85mm |
| 长度 | 10.5mm | 重量 | 0.0001 |
| 包装方式 | TUBE | 安装类型 | Surface Mount |
| 安装样式 | SMD/SMT | 引脚数 | :28 |
| 封装形式 | 28SSOP | 冷却的封装 | SSOP |
| 材料表面处理 | :MSL 1 - Unlimited | 尺寸/外形 | 10.5 x 5.6 x 1.85mm |
| 位数 | 28 | 供应商器件封装 | 28-SSOP |
| 核心数/总线宽度 | 16 Bit | 脉冲宽度失真（最大） | 5(10 bit) (Compare/PWM) |
产品信息
| USB | No | 系列 | PIC24F |
| 匹配码 | PIC24FJ64GA002-I/SS | CAN编号 | 0 |
| SPI编号 | 2 | 片内RAM（通道数×位宽） | 10-chx10-bit |
| 外设 | Brown-out Detect/Reset, LVD, POR, PWM, WDT | 架构 | RISC |
| 连接性 | I²C, PMP, SPI, UART/USART | 可编程性 | Yes |
| 核心处理器 | PIC | 定时器数量 | 5 |
| 控制器系列 | :PIC24FJxxGAxxx | 标准交期 | 24 weeks |
| 射频系列/标准 | PIC24 | ||
环境参数
| 测试温度 | -40°C | 工作温度 | -40 to 85 °C |
| 结工作温度 | 85C | ||
