PIC24FJ32GA004-I/PT
| 制造商 | Microchip Technology Inc. |
| 描述 | MCU 16-bit PIC24 PIC RISC 32KB Flash 2.5V/3.3V 44-Pin TQFP Tray 16 bit MCU TQFP44 IC MCU 16BIT 32KB FLASH 44TQFP PIC24FJ32GA004-I/PT, 16 bit Microcontroller PIC 32MHz 32kb Flash, 8kb RAM, I2C SPI 44-Pin TQFP 16-bit Microcontrollers - MCU 32KB 8192 bytes 16MIPS 35 I/O MCU 16-bit PIC24F PIC RISC 32KB Flash 2.5V/3.3V 44-Pin TQFP Tray 16BIT MCU, 32K FLASH 8K RAM, SMD MCU,16-Bit,44-Pin,32KBFlash,8KBRAM,35I/O,nanoWatt PIC microcontroller; SRAM:8192B; 32MHz; TQFP44; 2÷3.6V Microcontroller 16 Bit TQFP-44, PIC24FJ32GA004-I/PT, Microchip Microchip PIC24FJ 系列 16 bit PIC MCU, 32MHz, 32 kB ROM 闪存, 8 kB RAM, 44针 TQFP封装 PIC24FJ 32K TQFP44 85°C |
| 分类 |
商业参数
| 最小起订量 | 160 | 单位包装 | 160 |
| 其他名称 | PIC24FJ32GA004IPT | 产品类别 | 16-bit Microcontrollers - MCU |
| 标准包装数量 | Trays | 工厂包装数量 | 160 |
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 海关税号 | 85423190 | 零件状态 | :24FJ32 |
| 抗辐射加固 | No | 无铅定义 | RoHS-conform |
电气参数
| 输入端 | 35 | 转速 | 32 MHz |
| 定时器 | 5 x 16 bit | 存储器 | 32KBytes |
| 容量（如电池容量、线径容量等） | 32Kbytes | RAM 大小 | 8 KB |
| 内核大小 | 16-Bit | 核心类型 | PIC |
| 频率 | 32 MHz | 接口 | I2C/SPI/UART |
| 时钟速率 | 32 MHz | 比较器数量 | 2 |
| 分辨率 | 10bit | 存储器容量 | 32KByte |
| 存储器类型 | FLASH | I/O 数量 | 35 |
| 电压范围 | 2-3.6V | 位数 | :16 |
| 额定电压 | 2 → 3.6 V | 看门狗定时器 | 1 |
| 时钟频率 | :32MHz | 数据转换器 | A/D 13x10b |
| 最大频率 | 64MHz | DAC数量 | 5 |
| 振荡器类型 | Internal | 供电电压 | 2.5|3.3 V |
| 数字I/O线数 | 53pins | 分辨率（位） | 10Bit |
| 通道数量 | 2 | 模拟输入/输出 | 13-Channel,10-Bit |
| 非易失性存储器 | 0Bytes | 程序存储器大小 | 32 KB |
| 程序存储器类型 | Flash | ADC/DAC 数量 | 16channels |
| 最小输入电压 | 2V | 最小供电电压 | 2/2.2 V |
| 频率（中心/带宽） | 16bit | 每元件位数 | 10 bit |
| 供电电压 (Vcc/Vdd) | 2 V ~ 3.6 V | ||
机械参数
| 宽度 | 10mm | 高度 | 1.05mm |
| 长度 | 10mm | 重量 | 0.002188 |
| 包装方式 | TRAY | 端接方式 | :SMD |
| 安装类型 | Surface Mount | 安装样式 | SMD/SMT |
| 引脚数 | :44 | 封装形式 | 44TQFP |
| 冷却的封装 | TQFP | 材料表面处理 | :MSL 3 - 168 hours |
| 包装数量 | 160 | 尺寸/外形 | 10 x 10 x 1.05mm |
| 位数 | 44 | 供应商器件封装 | 44-TQFP (10x10) |
| 核心数/总线宽度 | 16 Bit | 脉冲宽度失真（最大） | 5(10 bit) (Compare/PWM) |
产品信息
| SPG | 160 | USB | 0 |
| 类型 | PIC microcontroller | 系列 | PIC24F |
| 产品特性 | PMP | 匹配码 | PIC24FJ32GA004-I/PT |
| CAN编号 | 0 | 闪存大小 | :32KB |
| SPI编号 | 2 | 片内RAM（通道数×位宽） | 13-chx10-bit |
| 外设 | Brown-out Detect/Reset, LVD, POR, PWM, WDT | 架构 | RISC |
| 连接性 | I²C, PMP, SPI, UART/USART | 可编程性 | Yes |
| 核心处理器 | PIC | 内置振荡器 | 32kHz, 8MHz |
| 单元数量 | 1 | 定时器数量 | 5 |
| 控制器系列 | :PIC24FJxxGAxxx | 标准交期 | 14 weeks |
| 射频系列/标准 | PIC24 | 宏单元数量 | 0 |
| 微控制器特性 | :2 UART, 2 SPI, 2I2C, 10-Bit ADC, 2 Comparators, WDT, On-Chip LDO V-Reg | A/D转换器数量 | :13 |
| 输入数量及类型 | 35 | ||
环境参数
| 测试温度 | -40°C | 工作温度 | -40 to 85 °C |
| 结工作温度 | 85C | ||
文档与媒体
相关型号
DV164033
microchip
Evaluation Board For Application Development Using Microchipys PIC24F, 16Bit Microcontrollers Development Boards & Kits - PIC / DSPIC ICD 2 w/ Explorer 16 Development Board Explorer 16 Starter Kit KIT START EXPLORER 16 MPLAB ICD2 EXPLORER 16 KIT; MPLAB ICD 2 WITH EXPORER 16 PIC24, DSPIC33, EXPLORER 16 KIT EXPLORER16KIT,MPLABICD2WITHEXPORER16 Development kit: Microchip
DV164035
microchip
MPLAB ICD 3 In Circuit Debugger In-Circuit Debuggers MPLAB ICD3 MPLAB ICD3 In-Circuit Debugger MPLAB ICD3 IN-CIRC DEBUGGER DV164035, Programmer, 16 bit, PIC DEBUGGER, MPLAB ICD 3, DSPIC FOR PIC MPLAB ICD 3 In-Circuit Debugger Kit MPLABICD3IncircuitDebugger Programmer: microcontrollers; USB; No.of diodes:3 In-Circuit Debugger/Programmer ICD3 PC hosted mode, DV164035, Microchip Microchip MPLAB ICD 3 在线调试器 处理器和微控制器开发套件
DM240011
microchip
MPLAB Starter Kit For PIC24F Development Boards & Kits - PIC / DSPIC MPLAB Starter Kit for PIC24F MCU MPLAB Starter Kit for PIC24F KIT STARTER MPLAB FOR PIC24F MCU DM240011, Development Kit, 16 bit, PIC PIC24F, OLED, MPLAB STARTER KIT MPLABSTARTERKITFORPIC24FMCU,PICDEMO Development kit: Microchip; PIC24FJ256GB110; OLED 128x64 MPLAB Starter Kit for PIC24F PC hosted mode, DM240011, Microchip
AC162088
microchip
Processor Extension Pak For PIC18F1XK50 Sockets & Adapters MPLAB ICD 2 PIC24FJ64GA004 28P MPLAB ICD PIC24FJ64GA004 28P Header HEADER MPLAB ICD2 24FJ64GA004 28 Processor Extension Pak For PIC18F1XK50 Board MPLAB ICD HEADER, FOR PIC24FJ64GA004
DM240001
microchip
Explorer 16 Demonstration Board For 6-Bit Microcontrollers Development Boards & Kits - PIC / DSPIC PICDEM PIC24/dsPIC33 EXPLORER 16 KIT PICDEM PIC24/dsPIC33 Explorer BOARD DEMO PIC24/DSPIC33/PIC32 DM240001, Development Kit, 16 bit, PIC, Explorer 16 Demo Board PIC24, EXPLORER 16, DEV BOARD EXPLORER16DEVELOPMENTBOARD Development kit: Microchip; PIC24,PIC32,dsPIC33 Explorer 16 development board PC hosted mode 9 V, DM240001, Microchip Microchip 16 位 MCU 微控制器开发套件
AC164335
microchip
MPLAB PM3 SOCKET MODULE FOR 44 Sockets & Adapters PM3 44L 10x10 SOCKET MODULE MPLAB PM3 Socket Module for 44L TQFP MODULE SKT FOR 10X10 PM3 44TQFP MPLAB PM3 SOCKET MODULE FOR 44L TQFP 10X10 (24JS DEVICES)

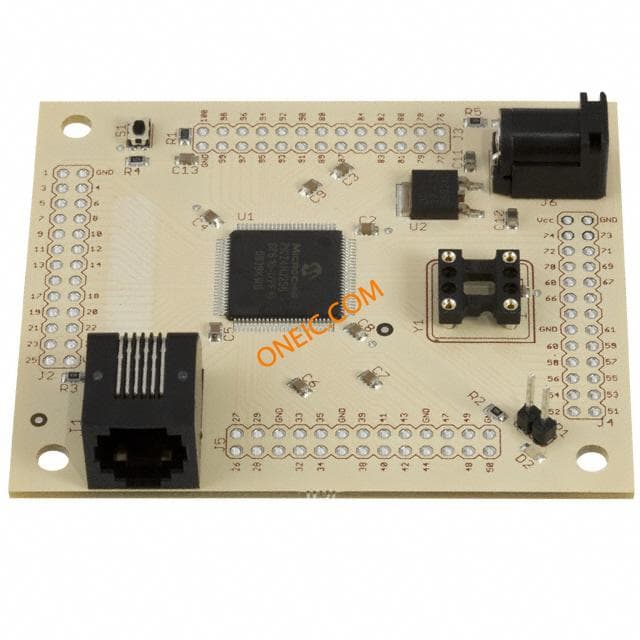

DKSB1011A
