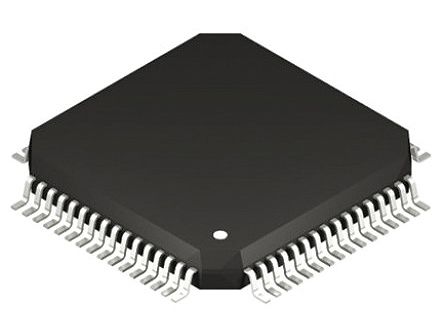

PIC24EP256MC206-I/PT
| 制造商 | Microchip Technology Inc. |
| 描述 | MCU 16-bit PIC24 PIC RISC 256KB Flash 3.3V 64-Pin TQFP Tray 16 Bit MCU, 256KB Flash, 32KB RAM, 6 IC MCU 16BIT 256KB FLASH 64TQFP 16-bit Microcontrollers - MCU 16B 256KB FL 32KBR 60MHz 64P OpAmps IC, 16BIT MCU, PIC24, 70MIPS, TQFP-64 IC, MCU, 16BIT, 256KB FLASH, 64TQFP Microchip PIC24EP 系列 16 bit PIC24 MCU, 70MHz, 256 kB ROM 闪存, 32 kB RAM, 64针 TQFP封装 |
| 分类 |
商业参数
| 最小起订量 | 3300 | 单位包装 | 160 |
| 其他名称 | PIC24EP256MC206IPT | 标准包装数量 | Trays |
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (16-Dec-2013) |
| 海关税号 | 85423190 | ||
电气参数
| 转速 | 70 MHz | RAM 大小 | 32 KB |
| 内核大小 | 16-Bit | 核心类型 | PIC |
| 接口 | I2C/SPI/UART | 时钟速率 | 11 MHz |
| 存储器容量 | 32 kB | I/O 数量 | 53 |
| 看门狗定时器 | 1 | 时钟频率 | :70MHz |
| 数据转换器 | A/D 16x10b/12b | DAC数量 | :6 |
| 振荡器类型 | Internal | 供电电压 | 3.3 V |
| 通道数量 | 16 | 模拟输入/输出 | 4 |
| 程序存储器大小 | 256 KB | 程序存储器类型 | Flash |
| 每元件位数 | 10 bit, 12 bit | 供电电压 (Vcc/Vdd) | 3 V ~ 3.6 V |
机械参数
| 重量 | 0 | 包装方式 | Tray |
| 安装样式 | SMD/SMT | 引脚数 | :64 |
| 封装形式 | 64TQFP | 材料表面处理 | :MSL 3 - 168 hours |
| 核心数/总线宽度 | 16 Bit | ||
产品信息
| 系列 | PIC24E | 片内RAM（通道数×位宽） | 16-chx12-bit |
| 外设 | Brown-out Detect/Reset, DMA, Motor Control PWM, POR, PWM, WDT | 连接性 | I²C, IrDA, LIN, QEI, SPI, UART/USART |
| 核心处理器 | PIC | 定时器数量 | 5 |
| 控制器系列 | :PIC24 | 射频系列/标准 | PIC24 |
环境参数
| 工作温度 | -40 to 85 °C | ||
