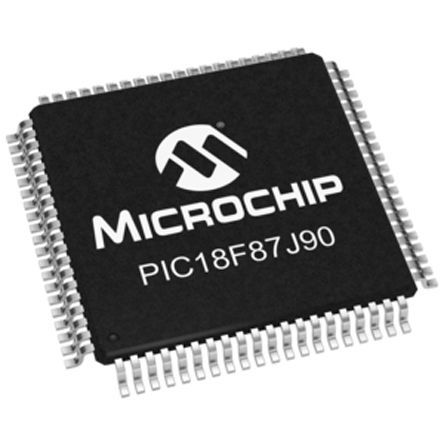

PIC18F87J90-I/PT
| 制造商 | Microchip Technology Inc. |
| 描述 | MCU 8-bit PIC18 PIC RISC 64KB Flash 1.8V/2.5V/3.3V 80-Pin TQFP Tray Segmented LCD, 128KB Flash, 4KB RAM, IC MCU 8BIT 128KB FLASH 80TQFP PIC18F87J90-I/PT, 8 bit Microcontroller PIC 48MHz 128kb Flash, 3923B RAM, I2C SPI 80-Pin TQFP 8-bit Microcontrollers - MCU Segmnt LCD 128KBFlsh 4KBRAM 12MIPS MCU, 8-BIT, 128K FLASH, LCD, TQFP80 80-Pin,SegmentedLCD,128KBFlash,4KBRAM,12MIPS,nanoWatt PIC microcontroller; SRAM:3900B; 48MHz; TQFP80; 2÷3.6V Microchip PIC18F 系列 8 bit PIC MCU, 48MHz, 128 kB ROM 闪存, 3923 B RAM, 80针 TQFP封装 |
| 分类 |
商业参数
| 最小起订量 | 1200 | 单位包装 | 119 |
| 其他名称 | PIC18F87J90IPT | 产品类别 | 8-bit Microcontrollers - MCU |
| 标准包装数量 | Trays | 工厂包装数量 | 119 |
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 海关税号 | 85411000 | ||
电气参数
| 输入端 | 67 | 转速 | 48 MHz |
| 定时器 | 1 x 8 bit, 3 x 16 bit | 存储器 | 128KBytes |
| RAM 大小 | 3923 byte | 内核大小 | 8-Bit |
| 核心类型 | PIC | 接口 | I2C/SPI/USART |
| 时钟速率 | 48 MHz | 比较器数量 | 2 |
| 分辨率 | 8bit | 存储器容量 | 3923 B |
| 存储器类型 | Flash | I/O 数量 | 67 |
| 电压范围 | 2-3.6V | 位数 | 8 |
| 额定电压 | 2 → 3.6 V | 时钟频率 | :48MHz |
| 数据转换器 | A/D 12x10b | 最大频率 | 48MHz |
| DAC数量 | 2 | 振荡器类型 | Internal |
| 供电电压 | 1.8|2.5|3.3 V | 分辨率（位） | 10bit |
| 通道数量 | 0 | 模拟输入/输出 | 12-Channel,10-Bit |
| 非易失性存储器 | 0Bytes | 程序存储器大小 | 64 KB |
| 程序存储器类型 | Flash | ADC/DAC 数量 | 12 |
| 8位定时器数量 | 1 | 最小供电电压 | 2...3.6V |
| 频率（中心/带宽） | 16 bit, 8 bit | 每元件位数 | 10 bit |
| 供电电压 (Vcc/Vdd) | 2 V ~ 3.6 V | ||
机械参数
| 宽度 | 12mm | 高度 | 1.05mm |
| 长度 | 12mm | 重量 | 0.006667 |
| 包装方式 | Tray | 端接方式 | :SMD |
| 安装类型 | Surface Mount | 安装样式 | SMD/SMT |
| 引脚数 | :80 | 封装形式 | 80TQFP |
| 冷却的封装 | TQFP | 材料表面处理 | :MSL 3 - 168 hours |
| 包装数量 | 10 | 尺寸/外形 | 12 x 12 x 1.05mm |
| 位数 | 80 | 供应商器件封装 | 80-TQFP (12x12) |
| 核心数/总线宽度 | 8 Bit | 脉冲宽度失真（最大） | 2(8 bit) (CCP) |
产品信息
| SPG | 10 | USB | 0 |
| 类型 | PIC microcontroller | 系列 | PIC18 |
| 基本单元 | :PIC18F | 闪存大小 | :128KB |
| 片内RAM（通道数×位宽） | 12-chx10-bit | 外设 | Brown-out Detect/Reset, LCD, LVD, POR, PWM, WDT |
| 架构 | RISC | 连接性 | I²C, SPI, UART/USART |
| 核心处理器 | PIC | 内置振荡器 | 32kHz, 8MHz |
| 单元数量 | 1 | 定时器数量 | 4 |
| 控制器系列 | :PIC18FxxJxx | 射频系列/标准 | PIC18 |
| A/D转换器数量 | :12 | ||
环境参数
| 工作温度 | -40 to 85 °C | ||
