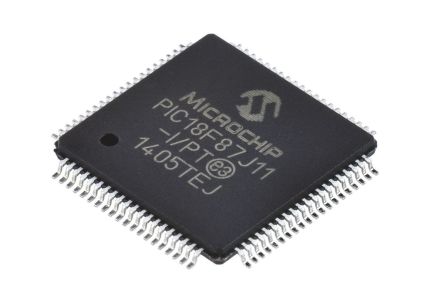

点击放大查看
PIC18F87J11-I/PT
| 制造商 | Microchip Technology Inc. |
| 描述 | MCU 8-bit PIC18 PIC RISC 128KB Flash 1.8V/2.5V/3.3V 80-Pin TQFP Tray 8 bit MCU TQFP80 IC MCU 8BIT 128KB FLASH 80TQFP PIC18F87J11-I/PT, 8 bit Microcontroller PIC 48MHz 128kb Flash, 3904B RAM, I2C SPI 80-Pin TQFP 8-bit Microcontrollers - MCU 128KB FL 3936b RAM 10 MIPS 67 I/O MCU, 8BIT, PIC18F, 48MHZ, TQFP-80 80-Pin,128KBFlash,3936BytesRAM,10MIPS,67I/O,nanoWatt PIC microcontroller; SRAM:3904B; 48MHz; TQFP80; 2÷3.6V Microchip PIC18F 系列 8 bit PIC MCU, 48MHz, 128 kB ROM 闪存, 3904 B RAM, 80针 TQFP封装 PIC18F 128K TQFP80 85°C |
| 分类 |
商业参数
| 最小起订量 | 238 | 单位包装 | 119 |
| 其他名称 | PIC18F87J11IPT | 产品类别 | 8-bit Microcontrollers - MCU |
| 标准包装数量 | Rail / Tube | 工厂包装数量 | 119 |
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (16-Dec-2013) |
| 海关税号 | 85423190 | 抗辐射加固 | No |
| 无铅定义 | RoHS-conform | ||
电气参数
| 输入端 | 68 | 转速 | 48 MHz |
| 定时器 | 2 x 8 bit, 3 x 16 bit | 存储器 | 128KBytes |
| RAM 大小 | 3904 byte | 内核大小 | 8-Bit |
| 核心类型 | PIC | 频率 | 48 MHz |
| 接口 | I2C/SPI/USART | 时钟速率 | 48 MHz |
| 比较器数量 | 2 | EEPROM容量 | 0Byte |
| 存储器容量 | 128KByte | 存储器类型 | FLASH |
| 显示类型 | 0 | I/O 数量 | 68 |
| 电压范围 | 2-3.6V | 位数 | 8 |
| 额定电压 | 2 → 3.6 V | 时钟频率 | :48MHz |
| 数据转换器 | A/D 15x10b | 最大频率 | 48MHz |
| DAC数量 | 2 | 振荡器类型 | Internal |
| 供电电压 | 1.8|2.5|3.3 V | 数字I/O线数 | 68pins |
| 分辨率（位） | 10Bit | 通道数量 | 1 |
| 模拟输入/输出 | 12-Channel,10-Bit | 非易失性存储器 | 0Bytes |
| 程序存储器大小 | 128 KB | 程序存储器类型 | Flash |
| ADC/DAC 数量 | 15channels | 最小输入电压 | 3.6V |
| 8位定时器数量 | 2 | 最小供电电压 | 1.7/2 V |
| 频率（中心/带宽） | 16 bit, 8 bit | 最大功耗 | 1000 mW |
| 每元件位数 | 10 bit | 供电电压 (Vcc/Vdd) | 2 V ~ 3.6 V |
机械参数
| 宽度 | 12mm | 高度 | 1.05mm |
| 长度 | 12mm | 重量 | 0.0001 |
| 包装方式 | TRAY | 安装类型 | Surface Mount |
| 安装样式 | SMD/SMT | 引脚数 | :80 |
| 封装形式 | 80TQFP | 冷却的封装 | TQFP |
| 材料表面处理 | :MSL 1 - Unlimited | 包装数量 | 357 |
| 尺寸/外形 | 12 x 12 x 1.05mm | 位数 | 80 |
| 供应商器件封装 | 80-TQFP (12x12) | 核心数/总线宽度 | 8 Bit |
| 脉冲宽度失真（最大） | 2(CCP), 3(ECCP) | ||
产品信息
| SPG | 357 | USB | No |
| 类型 | PIC microcontroller | 系列 | PIC18 |
| 匹配码 | PIC18F87J11-I/PT | SPI编号 | 1 |
| 片内RAM（通道数×位宽） | 15-chx10-bit | 外设 | Brown-out Detect/Reset, LVD, POR, PWM, WDT |
| 架构 | RISC | 连接性 | EBI/EMI, I²C, SPI, UART/USART |
| 可编程性 | Yes | 核心处理器 | PIC |
| 内置振荡器 | 32kHz, 8MHz | 单元数量 | 1 |
| 定时器数量 | 5 | 控制器系列 | :PIC18FxxJxx |
| 标准交期 | 17 weeks | 射频系列/标准 | PIC18 |
环境参数
| 测试温度 | -40°C | 工作温度 | -40 to 85 °C |
| 结工作温度 | 85C | ||
