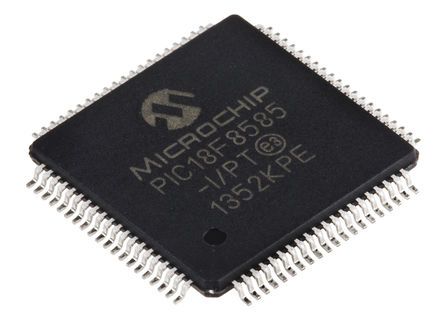

PIC18F8585-I/PT
| 制造商 | Microchip Technology Inc. |
| 描述 | MCU 8-bit PIC18 PIC RISC 48KB Flash 5V 80-Pin TQFP Tray 8-bit Microcontrollers - MCU 48KB 3328 RAM 68I/O IC MCU 8BIT 48KB FLASH 80TQFP PIC18F8585-I/PT, 8 bit Microcontroller PIC 40MHz 48kb Flash, 3328B RAM, I2C SPI 80-Pin TQFP IC, 8BIT FLASH MCU, 18F8585, TQFP80 IC,PIC18F8585-I/P Microchip PIC18F 系列 8 bit PIC MCU, 40MHz, 48 kB、1024 B ROM 闪存, 3328 B RAM, 80针 TQFP封装 PIC18F 48K TQFP80 85°C |
| 分类 |
商业参数
| 其他名称 | PIC18F8585IPT | 产品类别 | 8-bit Microcontrollers - MCU |
| 标准包装数量 | Trays | 工厂包装数量 | 119 |
合规参数
| RoHS | RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 海关税号 | 85423190 | 零件状态 | :18F8585 |
电气参数
| 转速 | 40 MHz | 定时器 | 2 x 16 bit, 2 x 8 bit |
| RAM 大小 | 3.25 KB | 内核大小 | 8-Bit |
| 核心类型 | PIC | 接口 | CAN/I2C/SPI/USART |
| 时钟速率 | 40 MHz | 分辨率 | 10bit |
| EEPROM容量 | 1K x 8 | 存储器容量 | 3328 B |
| 存储器类型 | :Flash | I/O 数量 | 69 |
| 位数 | :8 | 额定电压 | 4.2 → 5.5 V |
| 看门狗定时器 | 1 | 时钟频率 | :40MHz |
| 数据转换器 | A/D 12x10b | FPGA 核心单元数 | :10 |
| 最大频率 | 40MHz | DAC数量 | 2 |
| 振荡器类型 | External | 供电电压 | 5 V |
| 分辨率（位） | 10bit | 通道数量 | 16 |
| 模拟输入/输出 | 2 | 程序存储器大小 | 48 KB |
| 程序存储器类型 | Flash | ADC/DAC 数量 | 12 |
| 频率（中心/带宽） | 16 bit, 8 bit | 最大功耗 | 1000 mW |
| 每元件位数 | 10 bit | 供电电压 (Vcc/Vdd) | 4.2 V ~ 5.5 V |
机械参数
| 宽度 | 12.25mm | 高度 | 1.05mm |
| 长度 | 12.25mm | 重量 | 0.006667 |
| 包装方式 | Tray | 引脚间距 | :0.5mm |
| 安装类型 | Surface Mount | 安装样式 | SMD/SMT |
| 引脚数 | :80 | 封装形式 | 80TQFP |
| 冷却的封装 | TQFP | 材料表面处理 | :MSL 3 - 168 hours |
| 尺寸/外形 | 12.25 x 12.25 x 1.05mm | 位数 | 80 |
| 供应商器件封装 | 80-TQFP (12x12) | 核心数/总线宽度 | 8 Bit |
| 脉冲宽度失真（最大） | 1(10 bit) (CCP), 1(10 bit) (ECCP) | ||
产品信息
| USB | 0 | 系列 | PIC18 |
| 产品特性 | CAN Controller | 闪存大小 | :48KB |
| 片内RAM（通道数×位宽） | 16-chx10-bit | 外设 | Brown-out Detect/Reset, LVD, POR, PWM, WDT |
| 架构 | RISC | 连接性 | CAN, EBI/EMI, I²C, SPI, UART/USART |
| 核心处理器 | PIC | 定时器数量 | 5 |
| 控制器系列 | :PIC18F8xxx | 射频系列/标准 | PIC18 |
| 微控制器特性 | :BOR,POR,PWRT,OST,WDT,ICSP,AUSART/ECAN/MI²C/SPI,CCP, 2 COMPARATORS | A/D转换器数量 | :16 |
环境参数
| 温度范围 | :Industrial | 工作温度 | -40 to 85 °C |
