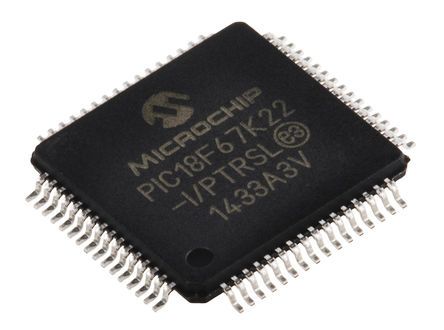

PIC18F67K22-I/PTRSL
| 制造商 | Microchip Technology Inc. |
| 描述 | MCU 8-bit PIC18 PIC RISC 128KB Flash 2.5V/3.3V/5V 64-Pin TQFP Tray IC MCU 8BIT 128KB FLASH 64TQFP PIC18F67K22-I/PTRSL, 8 bit Microcontroller PIC 64MHz 128kb Flash, 1, 4kb RAM, I2C SPI 64-Pin TQFP 8-bit Microcontrollers - MCU 128kB Flash 4kB RAM Rev A3 MCU, 8BIT, 128K FLASH, XLP, 64TQFP IC, 8BIT MCU, PIC18F, 16MIPS, TQFP-64 128kBFlash,4kBRAM,1kBEE,nanoWattXLP,GP Microcontroller 8 Bit TQFP-64, PIC18F67K22-I/PTRSL, Microchip Microchip PIC18F 系列 8 bit PIC MCU, 64MHz, 128 kB ROM 闪存, 1 kB，4 kB RAM, 64针 TQFP封装 |
| 分类 |
商业参数
| 其他名称 | PIC18F67K22IPTRSL | 标准包装数量 | Trays |
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 海关税号 | 85423261 | ||
电气参数
| 输入端 | 53 | 转速 | 64 MHz |
| 定时器 | 5 x 16 bit, 6 x 8 bit | 存储器 | 128KBytes |
| RAM 大小 | 4 KB | 内核大小 | 8-Bit |
| 核心类型 | PIC | 接口 | I2C/SPI/USART |
| 时钟速率 | 64 MHz | 比较器数量 | 3 |
| 分辨率 | 10bit | EEPROM容量 | 1K x 8 |
| 存储器容量 | 4 KB | 存储器类型 | Flash |
| I/O 数量 | 53 | 电压范围 | 1.8-5.5V |
| 位数 | 8 | 额定电压 | 1.8 → 5.5 V |
| 看门狗定时器 | 1 | 时钟频率 | :64MHz |
| 数据转换器 | A/D 16x12b | 最大频率 | 64MHz |
| DAC数量 | 2 | 振荡器类型 | Internal |
| 供电电压 | 2.5|3.3|5 V | 分辨率（位） | 12bit |
| 通道数量 | 0 | 模拟输入/输出 | 3 |
| 非易失性存储器 | 0Bytes | 程序存储器大小 | 128 KB |
| 程序存储器类型 | Flash | ADC/DAC 数量 | 16 |
| 频率（中心/带宽） | 16 bit, 8 bit | 最大功耗 | 1000 mW |
| 每元件位数 | 12 bit | 供电电压 (Vcc/Vdd) | 1.8 V ~ 5.5 V |
机械参数
| 宽度 | 10mm | 高度 | 1mm |
| 长度 | 10mm | 重量 | 0.006667 |
| 包装方式 | Tray | 安装类型 | Surface Mount |
| 安装样式 | SMD/SMT | 引脚数 | :64 |
| 封装形式 | 64TQFP | 冷却的封装 | TQFP |
| 材料表面处理 | :MSL 3 - 168 hours | 尺寸/外形 | 10 x 10 x 1mm |
| 位数 | 64 | 供应商器件封装 | 64-TQFP (10x10) |
| 核心数/总线宽度 | 8 Bit | 脉冲宽度失真（最大） | 3 x 10 bit, 7 x 10 bit |
产品信息
| 系列 | PIC18 | 片内RAM（通道数×位宽） | 16-chx12-bit |
| 外设 | Brown-out Detect/Reset, LVD, POR, PWM, WDT | 架构 | RISC |
| 连接性 | I²C, LIN, SPI, UART/USART | 核心处理器 | PIC |
| 定时器数量 | 11 | 控制器系列 | :PIC18FxxKxx |
| 射频系列/标准 | PIC18 | ||
环境参数
| 工作温度 | -40 to 85 °C | ||
