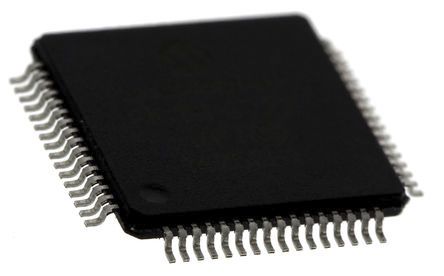

PIC18F6722-I/PT

制造商	Microchip Technology Inc.
描述	MCU 8-Bit PIC18 PIC RISC 128KB Flash 5V 64-Pin TQFP Tray 8-bit Microcontrollers - MCU FLASH MICROCONTROLLER MCU 8-bit PIC18 PIC RISC 128KB Flash 5V 64-Pin TQFP Tray 8 bit MCU TQFP64 IC MCU 8BIT 128KB FLASH 64TQFP PIC18F6722-I/PT, 8 bit Microcontroller PIC 40MHz 128kb Flash, 3936B RAM, I2C SPI 64-Pin TQFP IC, 8BIT FLASH MCU, SMD, TQFP64 64-Pin,128KBFlash,4KRAM,70I/O PIC microcontroller; EEPROM:1024B; SRAM:3936B; 40MHz; TQFP64 Microcontroller 8 Bit TQFP-64, PIC18F6722-I/PT, Microchip Microchip PIC18F 系列 8 bit PIC MCU, 40MHz, 128 kB ROM 闪存, 3936 B RAM, 64针 TQFP封装 PIC18F 128K TQFP64 85°C
分类	集成电路嵌入式微控制器应用处理器

对参数有疑问？问 AI 助手

商业参数

最小起订量	1	单位包装	160
其他名称	PIC18F6722IPT	产品类别	8-bit Microcontrollers - MCU
标准包装数量	Trays	工厂包装数量	160
标准封装名称	QFP

合规参数

RoHS	RoHS Compliant	SVHC	:No SVHC (20-Jun-2013)
欧盟RoHS	Compliant	海关税号	85423190
零件状态	:18F6722	无铅定义	RoHS-conform
认证机构	No

电气参数

输入端	54	转速	40 MHz
定时器	2 x 8 bit, 3 x 16 bit	存储器	128KBytes
RAM 大小	3936 byte	内核大小	8-Bit
核心类型	PIC	接口	SPI/I2C/USART
时钟速率	8 MHz	比较器数量	2
EEPROM容量	1024Byte	存储器容量	4 KB
存储器类型	FLASH	I/O 数量	54
电压范围	2-5.5V	位数	10
额定电压	4.2 → 5.5 V	看门狗定时器	1
时钟频率	:40MHz	数据转换器	A/D 12x10b
最大频率	40MHz	DAC数量	5
振荡器类型	Internal	供电电压	5 V
数字I/O线数	54pins	分辨率（位）	10Bit
串行接口	2	通道数量	12
模拟输入/输出	2	非易失性存储器	1KBytes
程序存储器大小	128 KB	程序存储器类型	Flash
ADC/DAC 数量	12	8位定时器数量	2
最小供电电压	2...5.5V	频率（中心/带宽）	16 bit, 8 bit
最大功耗	1000 mW	每元件位数	10 bit
供电电压 (Vcc/Vdd)	4.2 V ~ 5.5 V

机械参数

宽度	10mm	高度	1.05mm
长度	10mm	重量	0.0025
包装方式	Tray	引脚样式	Gull-wing
引脚间距	:0.5mm	安装类型	Surface Mount
安装样式	SMD/SMT	引脚数	:64
封装形式	64TQFP	冷却的封装	TQFP
材料表面处理	:MSL 3 - 168 hours	总长度	10
包装数量	TQFP	尺寸/外形	10 x 10 x 1.05mm
位数	64	外壳尺寸-插件	1
供应商器件封装	64-TQFP (10x10)	核心数/总线宽度	8 Bit
脉冲宽度失真（最大）	2(CCP), 3(ECCP)

产品信息

SPI	2	SPG	40
USB	0	类型	PIC microcontroller
系列	PIC18	协议	2
匹配码	PIC18F6722-I/PT	闪存大小	:128KB
SPI编号	1	片内RAM（通道数×位宽）	12-chx10-bit
外设	Brown-out Detect/Reset, HLVD, POR, PWM, WDT	架构	RISC
连接性	I²C, SPI, UART/USART	核心处理器	PIC
内置振荡器	32kHz, 8MHz	单元数量	1
定时器数量	5	控制器系列	:PIC18
标准交期	17 weeks	射频系列/标准	PIC18
使用的IC/零件	:PIC18F6722-I/PT	DigiKey可编程	Yes
印刷电路板数量	64	微控制器特性	:EEPROM, A/D, CCP/ECCP, SPI, I²C, EUSART, Comparators, ICSP, POR, BOR, WDT
A/D转换器数量	:12

环境参数

温度范围	:Industrial	测试温度	-40°C
工作温度	-40 to 85 °C

文档与媒体

在线文档

TQFP-64L Palladium Copper Wire 11/Oct/2013

在线文档

Qualification Lead-Frame 03/Jun/2014

PDF 文档

39646c.pdf

在线文档

PIC18F6627/6722/8627/8722 Rev.B1 Errata

在线文档

PIC18F6627, 6722, 8627, 8722 Rev.A1 Errata

在线文档

PIC18F6x2(2,7), 8x(2,7) Programming Specification

在线文档

PIC18F8722 Family

在线文档

Timer1 Errata
