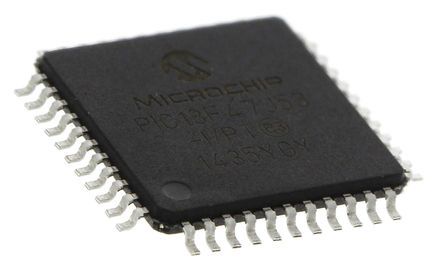

PIC18F47J53-I/PT
| 制造商 | Microchip Technology Inc. |
| 描述 | MCU 8-bit PIC18 PIC RISC 128KB Flash 2.5V/3.3V 44-Pin TQFP Tray 8-bit Microcontrollers - MCU 128KB Flash 4KB RAM 12MIPS nanoWatt IC MCU 8BIT 128KB FLASH 44TQFP PIC18F47J53-I/PT, 8 bit Microcontroller PIC 48MHz 128kb Flash, 3.8kb RAM, I2C SPI 44-Pin TQFP MCU, 8BIT, 128K FLASH, XLP, 44TQFP 44-Pin,USB,128KBFlash,4KBRAM,12MIPS,12-BitADC,nanoWattXLP PIC microcontroller; SRAM:4096B; 48MHz; TQFP44; 2÷3.6V Microcontroller 8 Bit TQFP-44, PIC18F47J53-I/PT, Microchip Microchip PIC18F 系列 8 bit PIC MCU, 48MHz, 128 kB ROM 闪存, 3.8 kB RAM, 44针 TQFP封装 |
| 分类 |
商业参数
| 其他名称 | PIC18F47J53IPT | 标准包装数量 | Trays |
合规参数
| RoHS | RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 海关税号 | 85423190 | 抗辐射加固 | No |
电气参数
| 输入端 | 34 | 转速 | 48 MHz |
| 定时器 | 4 x 16 bit, 4 x 8 bit | 存储器 | 128KBytes |
| RAM 大小 | 3.8 KB | 内核大小 | 8-Bit |
| 核心类型 | PIC | 频率 | 48 MHz |
| 接口 | I2C/SPI/USART/USB | 时钟速率 | 48 MHz |
| 比较器数量 | 3 | 分辨率 | 16bit |
| 存储器容量 | 3.8 KB | 存储器类型 | Flash |
| I/O 数量 | 5 | 电压范围 | 2-3.6V |
| 位数 | 8 | 额定电压 | 2.15 → 3.6 V |
| 看门狗定时器 | 1 | 时钟频率 | :48MHz |
| 数据转换器 | A/D 13x10b/12b | 最大频率 | 48MHz |
| DAC数量 | 10 | 振荡器类型 | Internal |
| 供电电压 | 2.5|3.3 V | 分辨率（位） | 12bit |
| 通道数量 | 13 | 模拟输入/输出 | 3 |
| 非易失性存储器 | 1KBytes | 程序存储器大小 | 128 KB |
| 程序存储器类型 | Flash | ADC/DAC 数量 | 13 |
| 8位定时器数量 | 4 | 最小供电电压 | 2.15 V |
| 频率（中心/带宽） | 16 bit, 8 bit | 最大功耗 | 1000 mW |
| 每元件位数 | 12 bit | 供电电压 (Vcc/Vdd) | 2.15 V ~ 3.6 V |
机械参数
| 宽度 | 10mm | 高度 | 1.05mm |
| 长度 | 10mm | 重量 | 0.002188 |
| 包装方式 | Tray | 安装类型 | Surface Mount |
| 安装样式 | SMD/SMT | 引脚数 | :44 |
| 封装形式 | 44TQFP | 冷却的封装 | TQFP |
| 材料表面处理 | :MSL 3 - 168 hours | 包装数量 | 15 |
| 尺寸/外形 | 10 x 10 x 1.05mm | 位数 | 44 |
| 供应商器件封装 | 44-TQFP (10x10) | 核心数/总线宽度 | 8 Bit |
| 脉冲宽度失真（最大） | 3(16 bit) (CCP), 7(16 bit) (ECCP) | ||
产品信息
| SPG | 15 | USB | 0 |
| 类型 | PIC microcontroller | 系列 | PIC18 |
| 产品特性 | PMP | 片内RAM（通道数×位宽） | 13-chx12-bit |
| 外设 | Brown-out Detect/Reset, POR, PWM, WDT | 架构 | RISC |
| 连接性 | I²C, LIN, SPI, UART/USART, USB | 可编程性 | Yes |
| 核心处理器 | PIC | 内置振荡器 | 31kHz - 8MHz (tunable) |
| 单元数量 | 160 | 定时器数量 | 8 |
| 控制器系列 | :PIC18FxxJxx | 射频系列/标准 | PIC18 |
环境参数
| 工作温度 | -40 to 85 °C | 结工作温度 | 85C |
