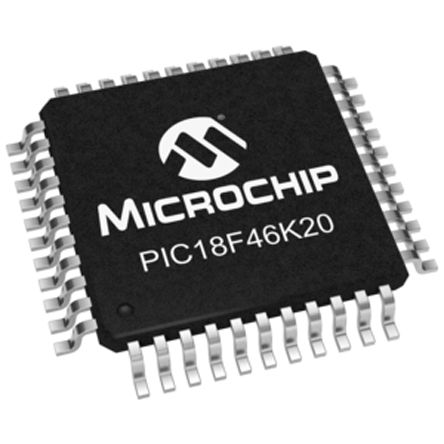

点击放大查看
PIC18F46K20-E/PT
| 制造商 | Microchip Technology Inc. |
| 描述 | MCU 8-bit PIC18 PIC RISC 64KB Flash 2.5V/3.3V 44-Pin TQFP Tray 64KB, Flash, 3968bytes-RAM, 36I/O, 8 IC MCU 8BIT 64KB FLASH 44TQFP PIC18F46K20-E/PT, 8 bit Microcontroller PIC 64MHz 64kb Flash, 3936B RAM, I2C SPI 44-Pin TQFP 8-bit Microcontrollers - MCU 64KB Flash 3968B RAM 36 I/O 8B IC, MCU, 8-BIT, 64K FLASH, TQFP44 44-Pin,64KB,Flash,3968bytes-RAM,36I/O,8-BitnanoWatt PIC microcontroller; EEPROM:1024B; SRAM:3936B; 64MHz; TQFP44 Microchip PIC18F 系列 8 bit PIC MCU, 64MHz, 64 kB、1024 B ROM 闪存, 3936 B RAM, 44针 TQFP封装 |
| 分类 |
商业参数
| 最小起订量 | 315 | 单位包装 | 160 |
| 其他名称 | PIC18F46K20EPT | 产品类别 | 8-bit Microcontrollers - MCU |
| 标准包装数量 | Trays | 工厂包装数量 | 160 |
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 海关税号 | 85411000 | ||
电气参数
| 输入端 | 36 | 转速 | 64 MHz |
| 定时器 | 1 x 8 bit, 3 x 16 bit | 存储器 | 64KBytes |
| RAM 大小 | 3936 byte | 内核大小 | 8-Bit |
| 核心类型 | PIC | 接口 | I2C/SPI/USART |
| 时钟速率 | 64 MHz | 比较器数量 | 2 |
| EEPROM容量 | 1K x 8 | 存储器容量 | 3936 B |
| 存储器类型 | Flash | I/O 数量 | 36 |
| 电压范围 | 1.8-3.6V | 位数 | 8 |
| 额定电压 | 1.8 → 3.6 V | 看门狗定时器 | 1 |
| 时钟频率 | :64MHz | 数据转换器 | A/D 14x10b |
| 最大频率 | 64MHz | DAC数量 | 2 |
| 振荡器类型 | Internal | 供电电压 | 2.5|3.3 V |
| 分辨率（位） | 10bit | 通道数量 | 0 |
| 模拟输入/输出 | 2 | 非易失性存储器 | 1KBytes |
| 程序存储器大小 | 64 KB | 程序存储器类型 | Flash |
| ADC/DAC 数量 | 14 | 8位定时器数量 | 1 |
| 最小供电电压 | 1.8...3.6V | 频率（中心/带宽） | 16 bit, 8 bit |
| 最大功耗 | 1000 mW | 每元件位数 | 10 bit |
| 供电电压 (Vcc/Vdd) | 1.8 V ~ 3.6 V | ||
机械参数
| 宽度 | 10mm | 高度 | 1.05mm |
| 长度 | 10mm | 重量 | 0.002188 |
| 包装方式 | Tray | 端接方式 | :SMD |
| 安装类型 | Surface Mount | 安装样式 | SMD/SMT |
| 引脚数 | :44 | 封装形式 | 44TQFP |
| 冷却的封装 | TQFP | 材料表面处理 | :MSL 3 - 168 hours |
| 包装数量 | 320 | 尺寸/外形 | 10 x 10 x 1.05mm |
| 位数 | 44 | 供应商器件封装 | 44-TQFP (10x10) |
| 核心数/总线宽度 | 8 Bit | 脉冲宽度失真（最大） | 1(CCP), 1(ECCP) |
产品信息
| SPG | 320 | USB | 0 |
| 类型 | PIC microcontroller | 系列 | PIC18 |
| 基本单元 | :PIC18F | 闪存大小 | :64KB |
| 片内RAM（通道数×位宽） | 14-chx10-bit | 外设 | Brown-out Detect/Reset, HLVD, POR, PWM, WDT |
| 架构 | RISC | 连接性 | I²C, SPI, UART/USART |
| 核心处理器 | PIC | 内置振荡器 | 16MHz, 32kHz |
| 单元数量 | 1 | 定时器数量 | 4 |
| 控制器系列 | :PIC18FxxKxx | 射频系列/标准 | PIC18 |
| A/D转换器数量 | :14 | ||
环境参数
| 工作温度 | -40 to 125 °C | ||
