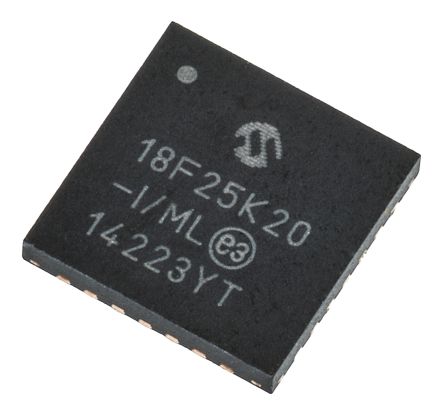

PIC18F25K20-I/ML
| 制造商 | Microchip Technology Inc. |
| 描述 | MCU 8-bit PIC18 PIC RISC 32KB Flash 2.5V/3.3V 28-Pin QFN EP Tube 8-bit Microcontrollers - MCU 32KB Flash 1536B RAM 25 I/O 8B 8 bit MCU QFN28 IC MCU 8BIT 32KB FLASH 28QFN PIC18F25K20-I/ML, 8 bit Microcontroller PIC 64MHz 32kb Flash, 1536B RAM, I2C SPI 28-Pin QFN MCU, 8BIT, PIC18F, 64MHZ, QFN-28 IC,PIC18F25K20-I/ML Microcontroller 8 Bit QFN-28, PIC18F25K20-I/ML, Microchip Microchip PIC18F 系列 8 bit PIC MCU, 64MHz, 32 kB、256 B ROM 闪存, 1536 B RAM, 28针 QFN封装 PIC18F 32K QFN28 85°C |
| 分类 |
商业参数
| 最小起订量 | 1 | 单位包装 | 61 |
| 其他名称 | PIC18F25K20IML | 产品类别 | 8-bit Microcontrollers - MCU |
| 标准包装数量 | Rail / Tube | 工厂包装数量 | 61 |
合规参数
| RoHS | RoHS Compliant | SVHC | :No SVHC (16-Dec-2013) |
| 海关税号 | 85423190 | 抗辐射加固 | No |
| 无铅定义 | RoHS-conform | ||
电气参数
| 转速 | 64 MHz | 定时器 | 1 x 8 bit, 3 x 16 bit |
| 以太网 | 0 | RAM 大小 | 1.5 KB |
| 内核大小 | 8-Bit | 核心类型 | PIC |
| 频率 | 64 MHz | 接口 | I2C/SPI/USART |
| 时钟速率 | 64 MHz | EEPROM容量 | 256Byte |
| 存储器容量 | 1536 B | 存储器类型 | FLASH |
| 显示类型 | 0 | I/O 数量 | 25 |
| 额定电压 | 1.8 → 3.6 V | 看门狗定时器 | 1 |
| 时钟频率 | :64MHz | 数据转换器 | A/D 11x10b |
| 最大频率 | 64MHz | DAC数量 | 1 |
| 振荡器类型 | Internal | 供电电压 | 2.5|3.3 V |
| 数字I/O线数 | 25pins | 分辨率（位） | 10Bit |
| 通道数量 | 11 | 模拟输入/输出 | 2 |
| 程序存储器大小 | 32 KB | 程序存储器类型 | Flash |
| ADC/DAC 数量 | 10channels | 最小输入电压 | 3.6V |
| 最小供电电压 | 1.8 V | 频率（中心/带宽） | 16 bit, 8 bit |
| 最大功耗 | 1000 mW | 每元件位数 | 10 bit |
| 供电电压 (Vcc/Vdd) | 1.8 V ~ 3.6 V | ||
机械参数
| 宽度 | 6mm | 高度 | 0.95mm |
| 长度 | 6mm | 重量 | 0.0001 |
| 包装方式 | Tube | 安装类型 | Surface Mount |
| 安装样式 | SMD/SMT | 引脚数 | :28 |
| 封装形式 | 28QFN EP | 冷却的封装 | QFN |
| 材料表面处理 | :MSL 1 - Unlimited | 尺寸/外形 | 6 x 6 x 0.95mm |
| 位数 | 28 | 供应商器件封装 | 28-QFN (6x6) |
| 核心数/总线宽度 | 8 Bit | 脉冲宽度失真（最大） | 1(CCP), 1(ECCP) |
产品信息
| USB | 0 | 系列 | PIC18 |
| 匹配码 | PIC18F25K20-I/ML | CAN编号 | 0 |
| SPI编号 | 1 | 片内RAM（通道数×位宽） | 11-chx10-bit |
| 外设 | Brown-out Detect/Reset, HLVD, POR, PWM, WDT | 架构 | RISC |
| 连接性 | I²C, SPI, UART/USART | 可编程性 | Yes |
| 核心处理器 | PIC | 定时器数量 | 4 |
| 控制器系列 | :PIC18FxxKxx | 标准交期 | 14 weeks |
| 射频系列/标准 | PIC18 | ||
环境参数
| 测试温度 | -40°C | 工作温度 | -40 to 85 °C |
| 结工作温度 | 85C | ||
