PIC16LF1947T-I/MR
| 制造商 | Microchip Technology Inc. |
| 描述 | MCU 8-bit PIC16 PIC RISC 28KB Flash 2.5V/3.3V 64-Pin QFN EP T/R 28KB Flash, 1KB RAM, 256B EEPROM, LC IC MCU 8BIT 28KB FLASH 64QFN 8-bit Microcontrollers - MCU 28KB 1KB RAM 256B EEPROM LCD 28KBFlash,1KBRAM,256BEEPROM,LCD,nanoWattXLP,QFN-649X9X0.9mmT/R PIC16LF 28K QFN64 85°C |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 最小起订量 | 3300 | 产品 | MCU |
| 商标名 | PIC | 单位包装 | 3300 |
| 标准包装数量 | Tape & Reel | 工厂包装数量 | 3300 |
合规参数
| RoHS | Lead free / RoHS Compliant | 汽车级 | NO |
| 无铅定义 | RoHS-conform | ||
电气参数
| 输入端 | 54 | 转速 | 32 MHz |
| 定时器 | 4-8-bit,1-16-bit | 存储器 | 28KBytes |
| 以太网 | 0 | RAM 大小 | 1 KB |
| 内核大小 | 8-Bit | 核心类型 | PIC |
| 接口 | I2C/SPI/USART | 时钟速率 | 32 MHz |
| 比较器数量 | 3 | 分辨率 | 184 |
| EEPROM容量 | 256 x 8 | 存储器容量 | 1 KB |
| 存储器类型 | Flash | 输入信号 | 2 |
| I/O 数量 | 54 | 电压范围 | 1.8-5.5V |
| 位数 | 8 | 看门狗定时器 | 1 |
| 时钟频率 | 8MIPS | 数据转换器 | A/D 17x10b |
| 最大频率 | 32 MHz | 振荡器类型 | Internal |
| 供电电压 | 2.5|3.3 V | 数字I/O线数 | 54 pins |
| 分辨率（位） | 10 bit | 串行接口 | 2 |
| 通道数量 | 17 | 模拟输入/输出 | 3 |
| 非易失性存储器 | 256Bytes | 程序存储器大小 | 28 KB |
| 程序存储器类型 | Flash | ADC/DAC 数量 | 17 |
| 最小输入电压 | 3.6 V | 最大功耗 | 800 mW |
| 计数器/定时器数量 | 5 Timer | 每元件位数 | 10 bit |
| 供电电压 (Vcc/Vdd) | 1.8 V ~ 3.6 V | 独立延迟数量 | 4 |
机械参数
| 高度 | 0.88 mm | 长度 | 9 mm |
| 包装方式 | Tape & Reel (TR) | 安装样式 | SMD/SMT |
| 封装形式 | 64QFN EP | 供应商器件封装 | 64-QFN (9x9) |
| 核心数/总线宽度 | 8 Bit | ||
产品信息
| USB | 0 | 系列 | PIC16 |
| 产品特性 | LCD Controller | 片内RAM（通道数×位宽） | 17-chx10-bit |
| 外设 | Brown-out Detect/Reset, LCD, POR, PWM, WDT | 连接性 | I²C, LIN, SPI, UART/USART |
| 制造商全称 | Microchip Technology | 核心处理器 | PIC |
| 定时器数量 | 5 | 段数 | 184 |
| 射频系列/标准 | PIC16 | 输入数量及类型 | 54 I/O |
环境参数
| 测试温度 | 85 °C | 工作温度 | -40 to 85 °C |
文档与媒体
相关型号
DM240313
microchip
XLP 8-Bit Development Board Development Boards & Kits - PIC / DSPIC XLP 8-BIT Dev Board BOARD DEMO 8BIT XLP DM240313, Development Kit, 8 bit, PIC, Development Board, Power Measurement Cable, USB Cable PIC18F87K22, XLP, 8BIT, DEV BOARD Development kit: Microchip; PIC16LF1947,PIC18F87K22 Microchip 8 位 MCU 处理器和微控制器开发套件
¥707.1320
详情

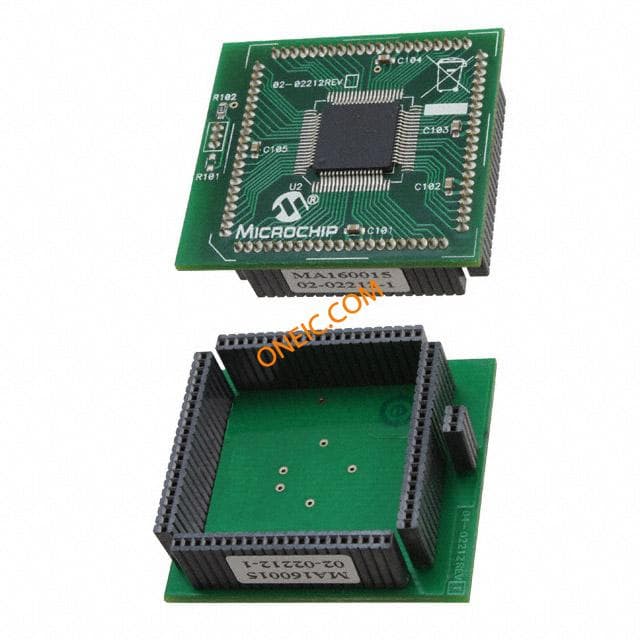

MA160015
microchip
PIC16LF1947 PIM MODULE PLUG-IN PIC16LF1947 Daughter Cards & OEM Boards PIC16LF1947 PIM PIM, FOR PIC16LF1947
¥136.0000
详情

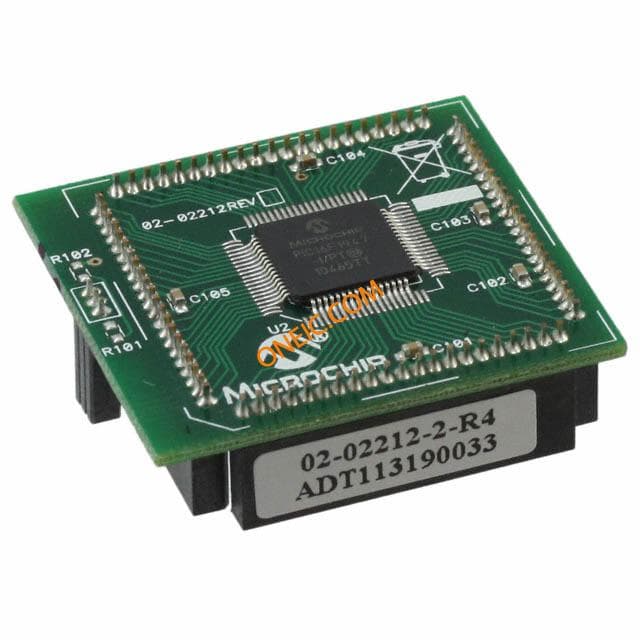

MA160016
