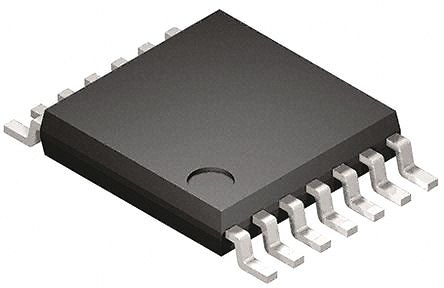

PIC16F505-I/ST
| 制造商 | Microchip Technology Inc. |
| 描述 | MCU 8-bit PIC16 PIC RISC 1.5KB Flash 2.5V/3.3V/5V 14-Pin TSSOP Tube 1.5 KB Flash, 72 RAM, 12 I/O IC MCU 8BIT 1.5KB FLASH 14TSSOP 8-bit Microcontrollers - MCU 2 KB 72 RAM 12 I/O IC, SM, MCU, 8-BIT, 1.5KB FLASH Microchip PIC16F 系列 8 bit PIC MCU, 4MHz, 1.5 kB ROM 闪存, 72 B RAM, 14针 TSSOP封装 |
| 分类 |
商业参数
| 最小起订量 | 3300 | 单位包装 | 96 |
| 其他名称 | PIC16F505IST | 产品类别 | 8-bit Microcontrollers - MCU |
| 标准包装数量 | Rail / Tube | 工厂包装数量 | 96 |
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 海关税号 | 85411000 | ||
电气参数
| 转速 | 20 MHz | RAM 大小 | 72 byte |
| 内核大小 | 8-Bit | 核心类型 | PIC |
| 接口 | RS-232, USB | 时钟速率 | 20 MHz |
| 存储器容量 | 72 B | 存储器类型 | :Flash |
| I/O 数量 | 12 | 位数 | :8 |
| 看门狗定时器 | 1 | 时钟频率 | :20MHz |
| FPGA 核心单元数 | :5 | 振荡器类型 | Internal |
| 供电电压 | 2.5|3.3|5 V | 程序存储器大小 | 1.5 KB |
| 程序存储器类型 | Flash | 最大功耗 | 800 mW |
| 每元件位数 | :8 | 供电电压 (Vcc/Vdd) | 2 V ~ 5.5 V |
机械参数
| 重量 | 0.000104 | 包装方式 | Tube |
| 端接方式 | :SMD | 安装样式 | SMD/SMT |
| 引脚数 | :14 | 封装形式 | 14TSSOP |
| 材料表面处理 | :MSL 1 - Unlimited | 位数 | :16F505 |
| 供应商器件封装 | 14-TSSOP | 核心数/总线宽度 | 8 Bit |
产品信息
| 系列 | PIC16 | 闪存大小 | :1.5KB |
| 片内RAM（通道数×位宽） | No | 外设 | POR, WDT |
| 核心处理器 | PIC | 定时器数量 | 1 |
| 控制器系列 | :PIC16F5xx | 射频系列/标准 | PIC16 |
| 微控制器特性 | :WDT | 输入数量及类型 | :0 |
环境参数
| 工作温度 | -40 to 85 °C | ||
