PIC16F1946-E/PT
| 制造商 | Microchip Technology Inc. |
| 描述 | MCU 8-bit PIC16 PIC RISC 14KB Flash 2.5V/3.3V/5V 64-Pin TQFP Tray IC MCU 8BIT 14KB FLASH 64TQFP 8-bit Microcontrollers - MCU 14KB Flash, 512B RAM LCD, 1.8-5.5V MCU, 8BIT, 14K FLASH, LCD, 64TQFP PIC16F 14K TQFP64 85°C |
| 分类 |
商业参数
| 标准包装数量 | Trays | 工厂包装数量 | 160 |
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 海关税号 | 85423190 | ||
电气参数
| 转速 | 32 MHz | RAM 大小 | 512 byte |
| 内核大小 | 8-Bit | 核心类型 | PIC |
| 接口 | I2C/SPI/USART | 时钟速率 | 32 MHz |
| EEPROM容量 | 256 x 8 | 存储器容量 | 512 B |
| I/O 数量 | 54 | 看门狗定时器 | 1 |
| 时钟频率 | :32MHz | 数据转换器 | A/D 17x10b |
| DAC数量 | :5 | 振荡器类型 | Internal |
| 供电电压 | 2.5|3.3|5 V | 通道数量 | 17 |
| 模拟输入/输出 | 3 | 程序存储器大小 | 14 KB |
| 程序存储器类型 | Flash | 最大功耗 | 800 mW |
| 每元件位数 | 10 bit | 供电电压 (Vcc/Vdd) | 1.8 V ~ 5.5 V |
机械参数
| 重量 | 0.006667 | 包装方式 | Tube |
| 端接方式 | :SMD | 安装样式 | SMD/SMT |
| 引脚数 | :64 | 封装形式 | 64TQFP |
| 材料表面处理 | :MSL 3 - 168 hours | 位数 | :16F1946 |
| 供应商器件封装 | 64-TQFP (10x10) | 核心数/总线宽度 | 8 Bit |
产品信息
| 系列 | PIC16 | 产品特性 | LCD Controller |
| 闪存大小 | :14KB | 片内RAM（通道数×位宽） | 17-chx10-bit |
| 外设 | Brown-out Detect/Reset, LCD, POR, PWM, WDT | 连接性 | I²C, LIN, SPI, UART/USART |
| 核心处理器 | PIC | 定时器数量 | 5 |
| 控制器系列 | :PIC16F19xx | 段数 | 184 |
| 射频系列/标准 | PIC16 | A/D转换器数量 | :17 |
环境参数
| 工作温度 | -40 to 125 °C | ||
文档与媒体
相关型号
DV164035
microchip
MPLAB ICD 3 In Circuit Debugger In-Circuit Debuggers MPLAB ICD3 MPLAB ICD3 In-Circuit Debugger MPLAB ICD3 IN-CIRC DEBUGGER DV164035, Programmer, 16 bit, PIC DEBUGGER, MPLAB ICD 3, DSPIC FOR PIC MPLAB ICD 3 In-Circuit Debugger Kit MPLABICD3IncircuitDebugger Programmer: microcontrollers; USB; No.of diodes:3 In-Circuit Debugger/Programmer ICD3 PC hosted mode, DV164035, Microchip Microchip MPLAB ICD 3 在线调试器 处理器和微控制器开发套件
DM183032
microchip
PIC18 Low Cost DEMO Board Development Boards & Kits - PIC / DSPIC PIC 18 Explorer Board PICDEM PIC18 Explorer Board BOARD EXPLORER PICDEM PIC18 DM183032, Development Kit, 8 bit, PIC, PIC18F87J11 Processor PIM, PICDEM PIC18 Explorer Board PICDEM, PIC18, EXPLORER BOARD PICDEMPIC18EXPLORERBOARD Development kit: Microchip; PIC18F8722,PIC18F87J11 PICDEM PIC18 Explorer board PC hosted mode 9 V, DM183032, Microchip Microchip 8 位 MCU 微控制器开发套件
SW500005
microchip
Compiler, HI Tech C Compiler For PIC10/12/16 MCUs Development Software HI-TECH PICC STD Compiler Hi-Tech C Comp.for PIC10/PIC12/PIC16ROHS PICC STD Compilers,HI-TECHCCompilerforPIC10/12/16MCUs-Standard Hi-Tech C Compiler for PIC10/12/16 Microcontrollers
MA160012
microchip
Explorer Board For Pic16F1937 Microcontroller Daughter Cards & OEM Boards PIC16F193x 44P PIM For PIC18 Explorer PIC16F193x 44P PIM for PIC18 Explore DAUGHTER BOARD PICDEM PIC24F MA160012, Module, 8 bit, PIC, PIC16F1937 Plug-in Module for PICDEM PIC18 Explorer Board MODULE, PLUG-IN, PIC16F193X 44P, PIC18 MA160012
DM164130-1
microchip
F1 Evaluation Platform ,Populated With A PIC16LF1937 Featuring XLP Technology Development Boards & Kits - PIC / DSPIC F1 Eval Platform F1 Evaluation Platform BOARD EVAL PICKIT PIC16LF1937 DM164130-1, Development Kit, 8 bit, PIC, Documentation, F1 Evaluation Platform PIC12F1, PIC16F1, XLP, LCD, EVAL KIT GeneralPurpose,F1EvaluationPlatform Development kit: Microchip; PIC16LF1937; Connector type: ICSP F1 Evaluation platform PC hosted mode 1.8...3.6 V, DM164130-1, Microchip Microchip 8 位 MCU 处理器和微控制器开发套件

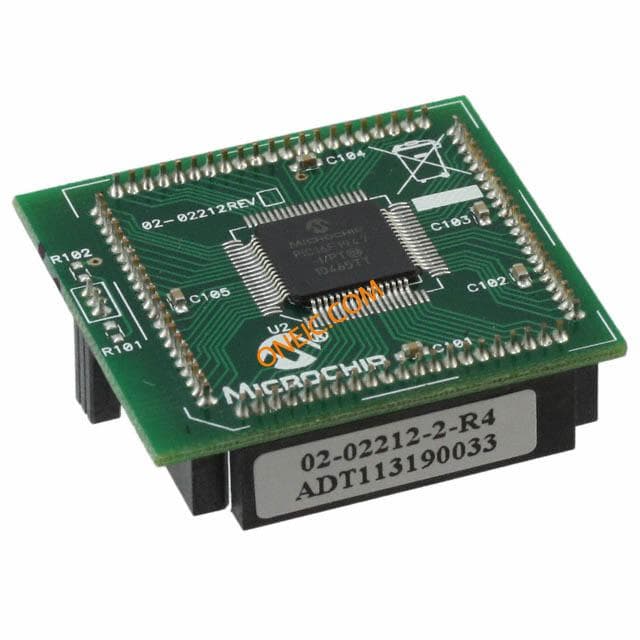

MA160016
