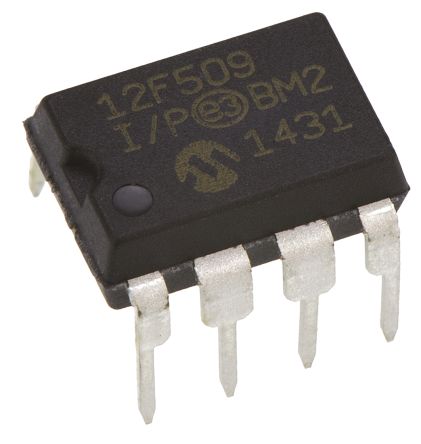

PIC12F509-I/P

制造商	Microchip Technology Inc.
描述	MCU 8-bit PIC12 PIC RISC 1.5KB Flash 2.5V/3.3V/5V 8-Pin PDIP Tube 8 bit MCU PDIP8 IC MCU 8BIT 1.5KB FLASH 8DIP PIC12F509-I/P, 8 bit Microcontroller PIC 4MHz 1K Flash, 41B RAM, 8-Pin PDIP 8-bit Microcontrollers - MCU 1.5KB FLASH 25B RAM 4MHz INTOSC PDIP8 IC, 8BIT FLASH MCU, 12F509, DIP8 8-Pin,1.5KBFlash,41RAM,6I/O PIC microcontroller; SRAM:41B; 4MHz; DIP8; 2÷5.5V Microcontroller 8 Bit DIL-8, PIC12F509-I/P, Microchip Microchip PIC12F 系列 8 bit PIC MCU, 4MHz, 1024 x 12 字 ROM 闪存, 41 B RAM, 8针 PDIP封装 PIC12F 1,5K PDIP8 85°C
分类	集成电路嵌入式微控制器应用处理器

对参数有疑问？问 AI 助手

商业参数

最小起订量	1020	单位包装	60
其他名称	PIC12F509IP	产品类别	8-bit Microcontrollers - MCU
标准包装数量	Rail / Tube	工厂包装数量	60
标准封装名称	PDIP

合规参数

RoHS	Lead free / RoHS Compliant	SVHC	:No SVHC (20-Jun-2013)
欧盟RoHS	Compliant	海关税号	85423190
零件状态	:12F509	无铅定义	RoHS-conform
认证机构	No

电气参数

输入端	6	转速	4 MHz
定时器	1 x 8 bit	存储器	1.5KBytes
RAM 大小	41 byte	内核大小	8-Bit
核心类型	PIC	频率	4MHz
接口	RS-232, USB	时钟速率	4 MHz
比较器数量	0	存储器容量	1.5KByte
存储器类型	FLASH	I/O 数量	6
电压范围	2-5.5V	位数	8
额定电压	2 → 5.5 V	看门狗定时器	1
时钟频率	:4MHz	最大频率	4MHz
振荡器类型	Internal	供电电压	2.5\|3.3\|5 V
数字I/O线数	6pins	通道数量	0
模拟输入/输出	0	非易失性存储器	0Bytes
程序存储器大小	1.5 KB	程序存储器类型	Flash
ADC/DAC 数量	0channels	8位定时器数量	1
最小供电电压	2...5.5V	频率（中心/带宽）	8bit
最大功耗	800 mW	供电电压 (Vcc/Vdd)	2 V ~ 5.5 V

机械参数

宽度	0.28in	高度	0.195in
长度	0.4in	重量	0.00083
包装方式	TUBE	引脚样式	Through Hole
端接方式	:Through Hole	安装类型	Through Hole
安装样式	Through Hole	引脚数	:8
封装形式	8PDIP	冷却的封装	PDIP
材料表面处理	:-	总长度	9.27
包装数量	PDIP	尺寸/外形	0.4 x 0.28 x 0.195in
位数	8	外壳尺寸-插件	3.3
供应商器件封装	18-PDIP	核心数/总线宽度	8 Bit

产品信息

SPG	60	USB	No
类型	PIC microcontroller	系列	PIC12
匹配码	PIC12F509-I/P	CAN编号	0
闪存大小	:1.5KB	SPI编号	0
片内RAM（通道数×位宽）	No	外设	POR, WDT
架构	RISC	核心处理器	PIC
内置振荡器	4MHz	单元数量	1
定时器数量	1	控制器系列	:PIC12F5xx
标准交期	14 weeks	射频系列/标准	PIC12
使用的IC/零件	:PIC12F509-I/P	DigiKey可编程	Yes
印刷电路板数量	8	微控制器特性	:Flash, Static, CMOS, POR, DRT

环境参数

温度范围	:Industrial	测试温度	-40°C
工作温度	-40 to 85 °C
